Установка блока камеры и микрофона, Снятие фиксирующего крючка в сборе – Инструкция по эксплуатации Dell Precision M2400 (Mid 2008)
Страница 43

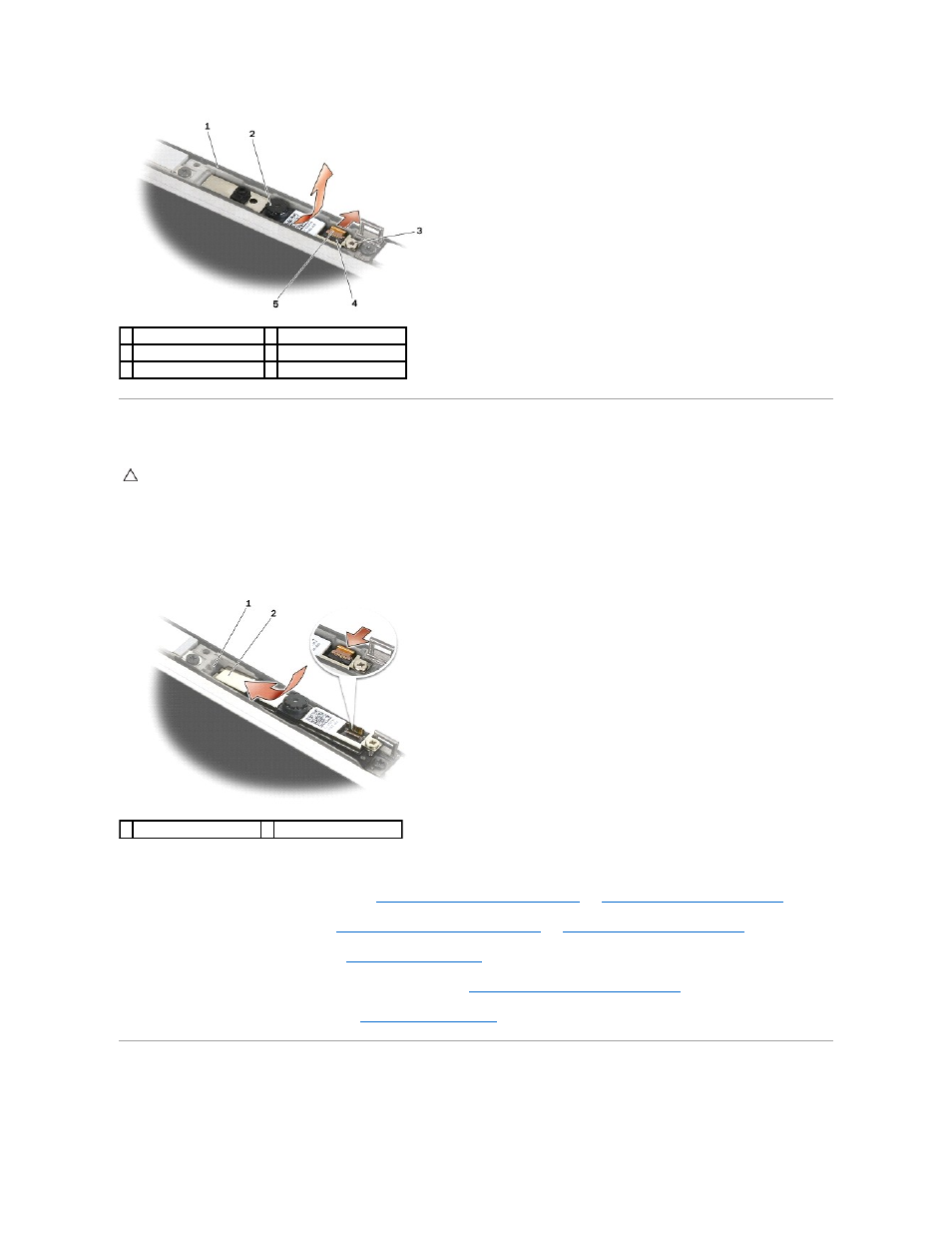

Установка блока камеры и микрофона
1.
Протяните разъем кабеля камеры
/микрофона к разъему камеры/микрофона в сборе.
2.
Опустите рычажок разъема камеры
/микрофона в сборе.
3.
Наклоните и совместите камеру
/микрофон в сборе с выемкой в крышке дисплея.
4.
Затяните винт
M2 x 3 мм, которым крепится к верхней крышке камера/микрофон в сборе.
5.
Установите лицевую панель дисплея
(см. раздел
).
6.
Установите дисплей в сборе
(см. раздел
).
7.
Установите крышки шарниров
(см. раздел
Установка крышек шарниров
).
8.
Установите на место нижнюю панель основания в сборе
(см. раздел
Установка нижней панели основания в сборе
).
9.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.
Снятие фиксирующего крючка в сборе
1 крышка дисплея
2 камера/микрофон в сборе
3 невыпадающий винт
4 рычажок разъема
5 кабель камеры/микрофона
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
1 камера/микрофон в сборе 2 выемка в верхней крышке
