Упор для рук в сборе
Dell™ Latitude™ E6400 и
E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию
Установка упора для рук в сборе
Снятие упора для рук в сборе
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Снимите блок радиатора
(см. раздел
Снятие вентилятора процессора в сборе
).
4.
Снимите крышки шарниров
(см. раздел
Снятие крышек шарниров
).
5.
Извлеките модульный накопитель
(см. раздел
Снятие модульного накопителя
).
6.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
(E6400 и M2400)
или
Снятие дисплея в сборе
(E6400 ATG)
).
7.
Снимите крышку со светодиодными индикаторами
(см. раздел
Снятие крышки со светодиодными индикаторами
).
8.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
9.
Снимите сетку на правом динамике
(см. раздел
Снятие сетки правого динамика и считывателя отпечатков пальцев в сборе
).
10.

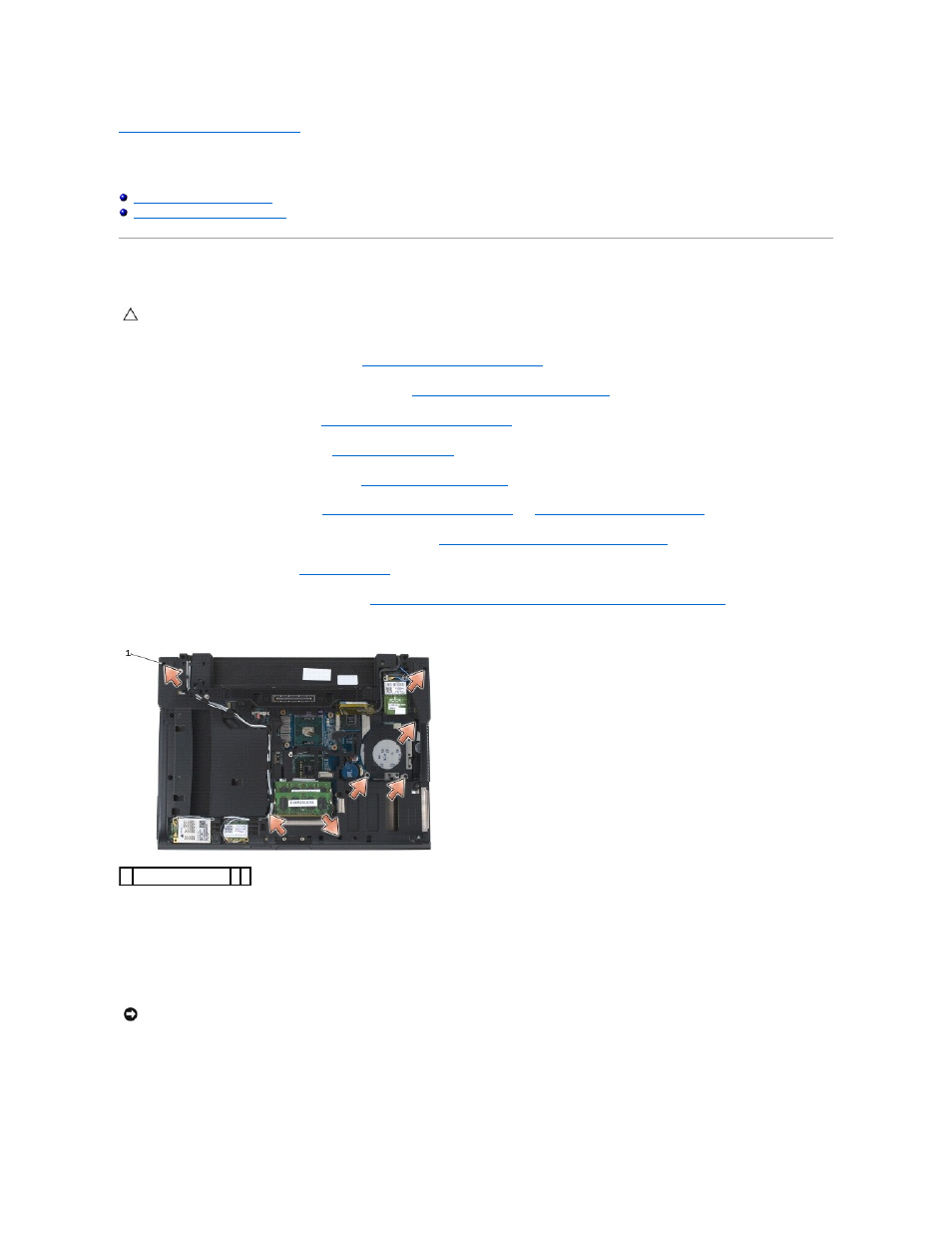

Переверните компьютер вверх дном и выкрутите семь винтов M2,5 x 5 мм
.
11.
Переверните компьютер верхней стороной вверх и выкрутите четыре винта
M2,5 x 5 мм, имеющих маркировку «P».
12.
Отсоедините кабель переключателя беспроводного режима
, кабель динамика и кабель сенсорной панели от системной платы.
13.
Поднимите кабель сенсорной панели
, чтобы получить доступ к кабелю бесконтактной смарт-карты. Отсоедините кабель бесконтактной смарт-
карты от системной платы
.
14.
Поднимите левую сторону упора для рук
, затем нажмите на правую сторону, чтобы отсоединить фиксаторы упора для рук от основания.
Потяните упор для рук вперед
, а затем осторожно извлеките его из компьютера.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
1 винты 2,5 x 5 мм (7)
ВНИМАНИЕ
.
Не применяйте силу при отсоединении упора для рук от компьютера
. При возникновении сопротивления аккуратно изогните
или прижмите упор для рук либо выполните движение вдоль кромки
, по направлению от участка, где возникло сопротивление, пока упор
для рук не будет разблокирован
.
