10.

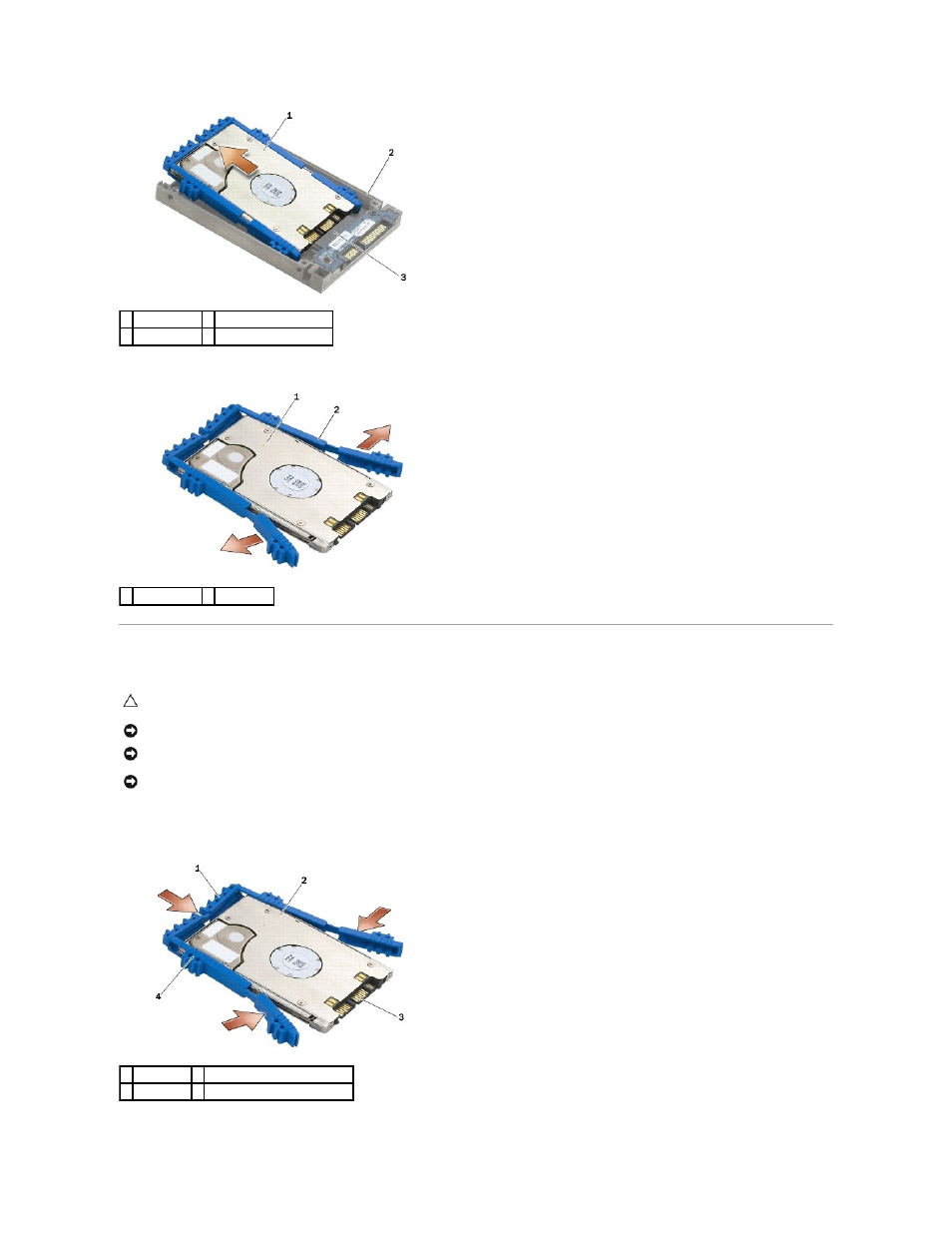

Потяните за стороны синего упора
, чтобы отсоединить его от жесткого диска.
Установка жесткого диска
1,8" (E6400 ATG)
1.
Присоедините жесткий диск к синему упору стороной
, на которой нет разъема, так, чтобы верхняя сторона упора была направлена вверх. Затем
зафиксируйте синий упор на обеих сторонах жесткого диска
.
1 жесткий диск 2 салазки жесткого диска
3 разъем
1 жесткий диск 2 синий упор
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Жесткие диски крайне хрупкие
. Соблюдайте осторожность при обращении с жестким диском.
ВНИМАНИЕ
.
Равномерно надавите на жесткий диск
, чтобы задвинуть его в отсек. Приложение чрезмерного усилия может привести к
повреждению разъема
.
ВНИМАНИЕ
.
Верхняя и нижняя стороны синего упора различаются
. Верхняя сторона практически плоская с небольшими выступами; на
нижней стороне выступы гораздо больше
. При установке синего упора на жесткий диск убедитесь, что верхняя сторона является
одновременно лицевой
. В противном случае крышка салазок жесткого диска не закроется.
1 синий упор 2 жесткий диск
3 разъем
4 верхняя сторона синего упора
