Установка панели дисплея
CCFL и скоб (E6400 и M2400)
1.
Вкрутите четыре винта
M2 x 3 мм в правую скобу и четыре
- в левую.
2.
Расположите панель дисплея вверх дном на столе
, напротив крышки дисплея.
3.
Подключите кабель подсветки к инвертору
.
4.
Подсоедините кабель дисплея к разъему на тыльной стороне панели дисплея
.
5.
Установите панель дисплея в крышку дисплея
. Используйте направляющие штыри в крышке дисплея для совмещения скоб.
6.
Вкрутите обратно четыре винта
M2,5 x 5 мм, чтобы зафиксировать панель дисплея в крышке дисплея.
7.
Установите на место лицевую панель дисплея
(см. раздел
).
8.
Установите на место дисплей в сборе
(см. раздел
).
9.
Установите крышки шарниров
(см. раздел
Установка крышек шарниров
).
10.
Установите на место нижнюю панель основания в сборе
(см. раздел
Установка нижней панели основания в сборе
).
11.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.
Снятие панели дисплея
LED и скоб (E6400 и M2400)
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Снимите крышки шарниров
(см. раздел
Снятие крышек шарниров
).
4.
Снимите дисплей в сборе
(см. раздел
).
5.
Снимите лицевую панель дисплея
(см. раздел
).

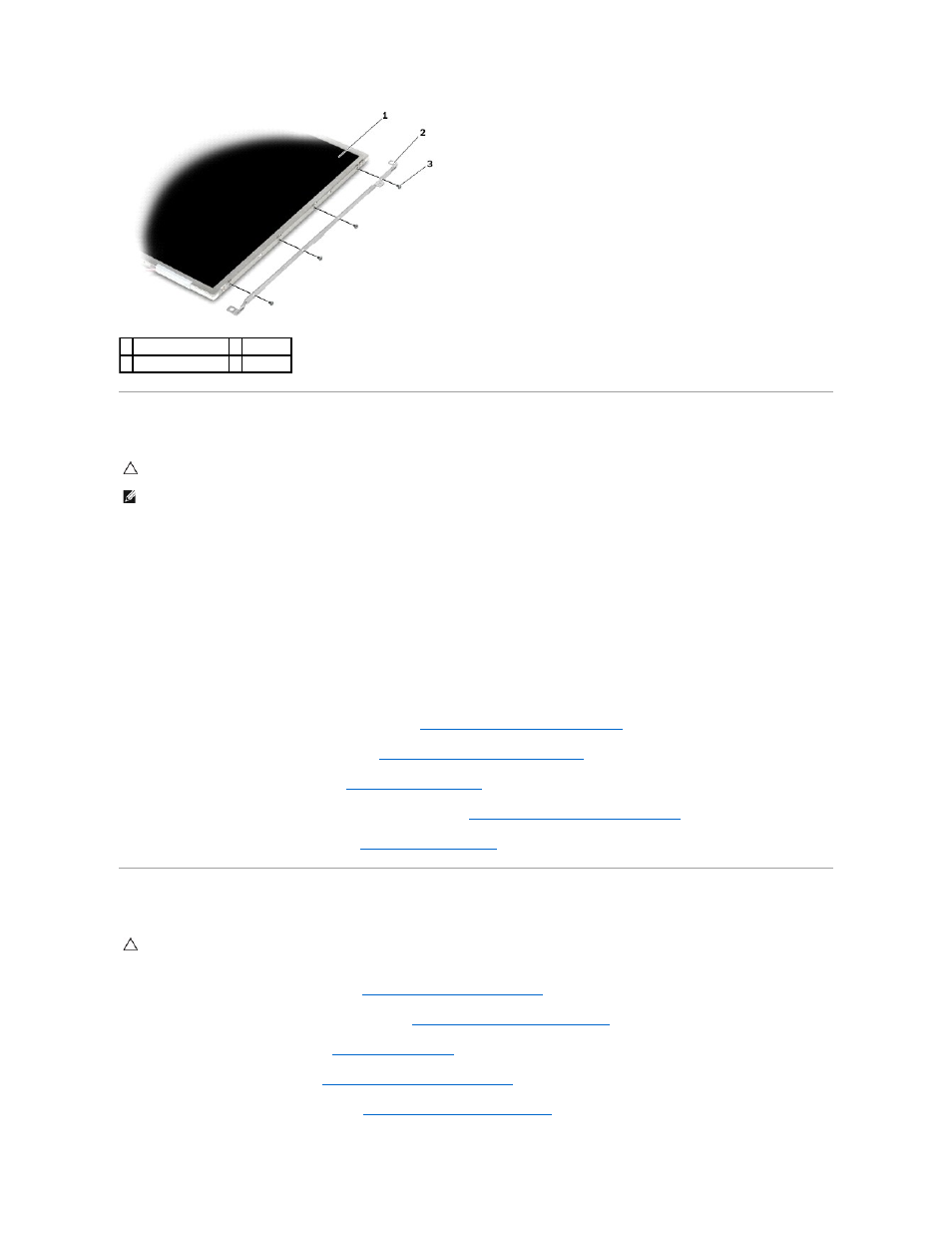

1 панель дисплея
2 скобы (2)
3 винты M2 x 3 мм (8)
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ПРИМЕЧАНИЕ
.
Скобы имеют метки «
L» (левая) и «R» (правая).
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
