14.
Приподнимите присоединительную сторону жесткого диска и извлеките жесткий диск из ограничителя
.
15.
Потяните за стороны синего упора
, чтобы отсоединить его от жесткого диска.
Установка модульного накопителя
1.
Присоедините жесткий диск к синему упору стороной
, на которой нет разъема, так, чтобы верхняя сторона упора была направлена вверх. Затем
зафиксируйте синий упор на обеих сторонах жесткого диска
.

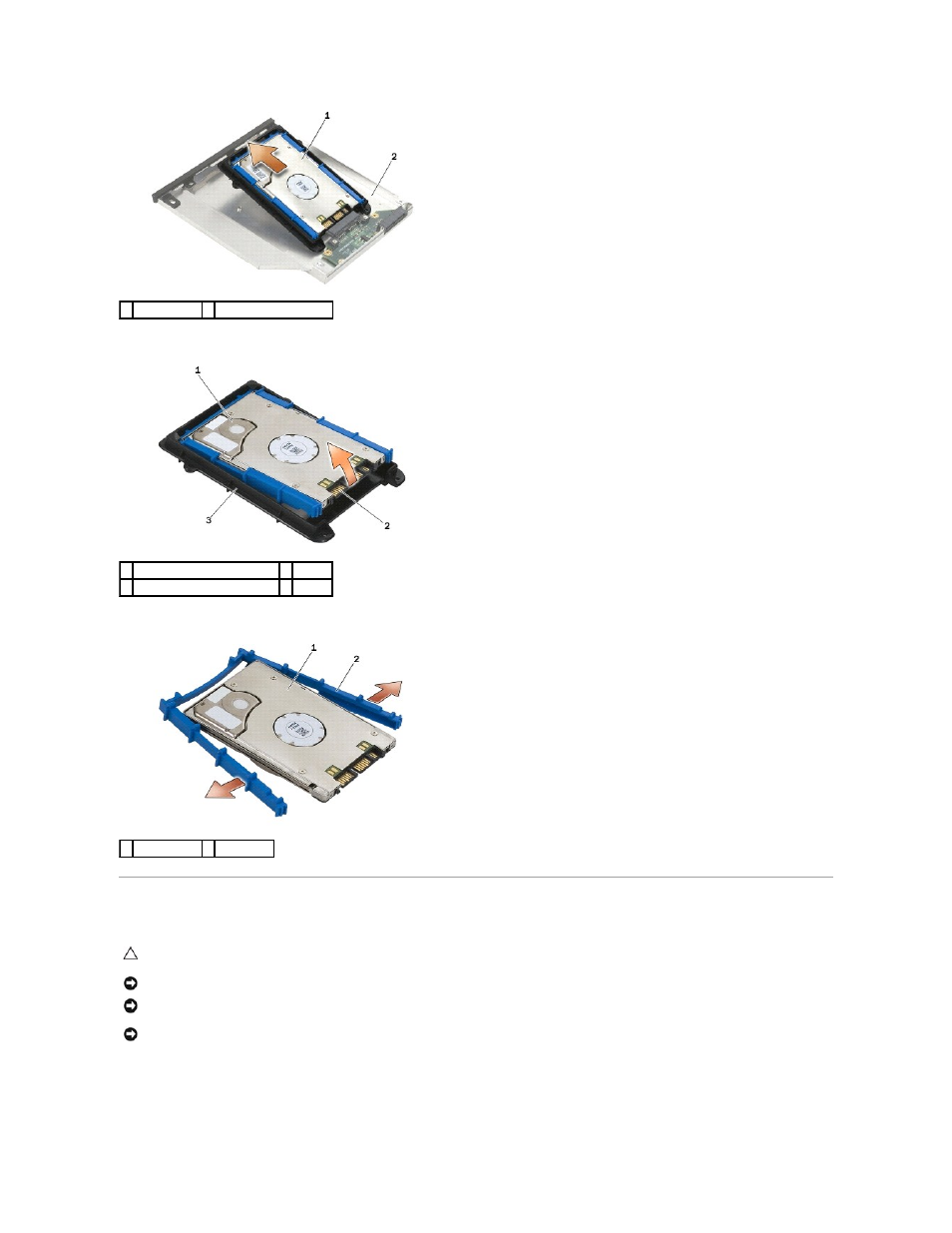

1 жесткий диск 2 салазки жесткого диска
1 жесткий диск
2 Разъем
3 ограничитель жесткого диска
1 жесткий диск 2 синий упор
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Жесткие диски крайне хрупкие
. Соблюдайте осторожность при обращении с жестким диском.
ВНИМАНИЕ
.
Равномерно надавите на жесткий диск
, чтобы задвинуть его в отсек. Приложение чрезмерного усилия может привести к
повреждению разъема
.
ВНИМАНИЕ
.
Верхняя и нижняя стороны синего упора различаются
. На верхней стороне имеются большие выступы; нижняя сторона
практически плоская
, с небольшими выступами. При установке синего упора на жесткий диск, убедитесь, что верхняя сторона является
одновременно лицевой
.
