Снятие блока камеры и микрофона – Инструкция по эксплуатации Dell Precision M2400 (Mid 2008)
Страница 42
1.
Протяните разъем кабеля микрофона к разъему на плате микрофона
.
2.
Опустите рычажок разъема на плате микрофона
.
3.
Наклоните и совместите плату микрофона с выемкой в верхней крышке
.
4.
Затяните винт
M2 x 3 мм, которым крепится к верхней крышке плата микрофона.
5.
Установите лицевую панель дисплея
(см. раздел
).
6.
Установите дисплей в сборе
(см. раздел
).
7.
Установите крышки шарниров
(см. раздел
Установка крышек шарниров
).
8.
Установите на место нижнюю панель основания в сборе
(см. раздел
Установка нижней панели основания в сборе
).
9.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.
Снятие блока камеры и микрофона
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Снимите крышки шарниров
(см. раздел
Снятие крышек шарниров
).
4.
Снимите дисплей в сборе
(см. раздел
5.
Снимите лицевую панель дисплея
(см. раздел
).
6.
Поднимите рычажок малого разъема на кабеле микрофона
/камеры.
7.
Ослабьте невыпадающий винт и аккуратно извлеките плату микрофона
/камеры под углом, затем отключите кабель микрофона/кабеля.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.

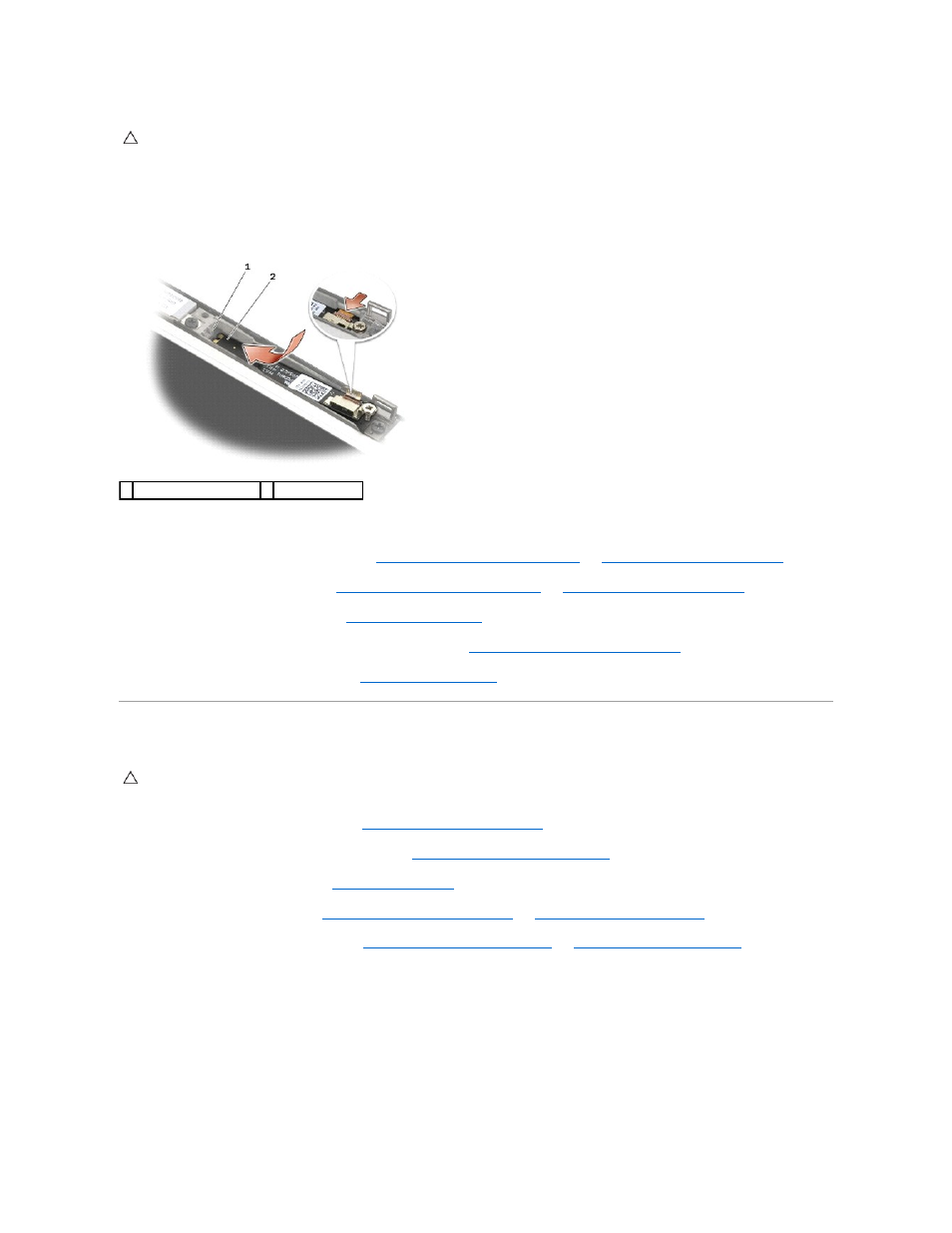

1 выемка в верхней крышке 2 плата микрофона
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
