Страница 39
2.
Вкрутите два винта
M2 x 3 мм для установки инвертора дисплея.
3.
Установите на место лицевую панель дисплея
(см. раздел
).
4.
Установите на место дисплей в сборе
(см. раздел
).
5.
Установите крышки шарниров
(см. раздел
Установка крышек шарниров
).
6.
Установите на место нижнюю панель основания в сборе
(см. раздел
Установка нижней панели основания в сборе
).
7.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.
Снятие шарниров дисплея
(E6400 и M2400)
1.
Выполните инструкции
, описанные в разделе
Работа с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Снимите крышки шарниров
(см. раздел
Снятие крышек шарниров
).
4.
Снимите дисплей в сборе
(см. раздел
).
5.
Снимите лицевую панель дисплея
(см. раздел
).
6.
Снимите панель дисплея
(см. раздел
или
).
7.
Выкрутите два винта
M2,5 x 5 мм из правого шарнира и два - из левого.
8.
Извлеките кабели из всех шарниров и удалите шарниры
.
Установка шарниров дисплея
(E6400 и M2400)
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ПРИМЕЧАНИЕ
.
Панели шарниров дисплея помечены буквами
L (левая) и R (правая).

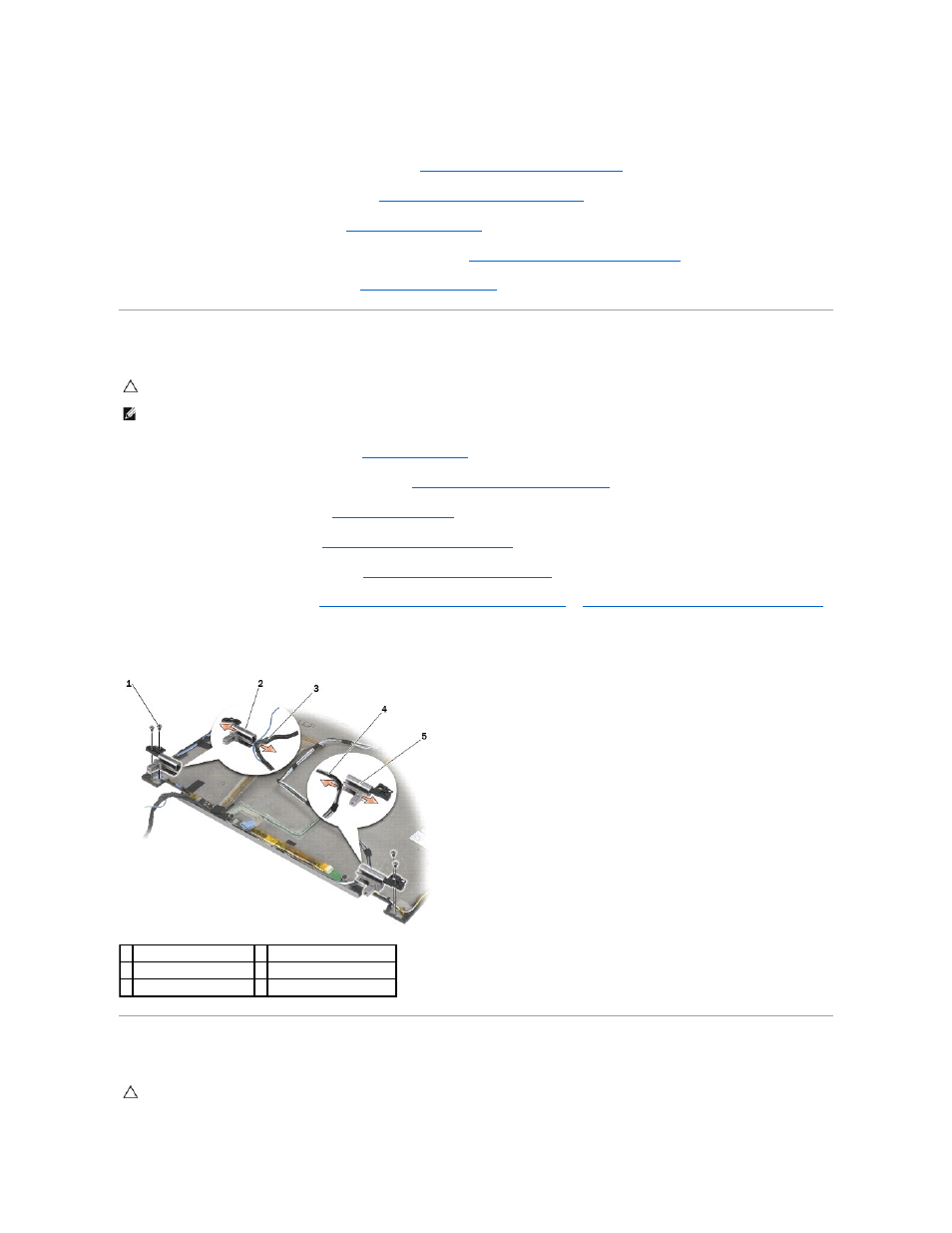

1 винты M2.5 x 5 мм (4)
2 левый шарнир
3 кабели в левом шарнире 4 кабели в правом шарнире
5 правый шарнир
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
