1.

Выполните инструкции

, описанные в разделе

Перед началом работы с компьютером

.




2.

Снимите нижнюю панель основания в сборе

(см. раздел

Снятие нижней панели основания в сборе

).




3.

Снимите крышки шарниров

(см. раздел

Снятие крышек шарниров

).




4.

Снимите дисплей в сборе

(см. раздел

Снятие дисплея в сборе

(E6400 и M2400)

).




5.

Снимите лицевую панель дисплея

(см. раздел

Снятие панели дисплея

(E6400 и M2400)

).




6.

Выкрутите четыре винта

M2,5 x 5 мм из панели дисплея.




7.

Извлеките панель дисплея из корпуса и аккуратно положите ее на стол

. Избегайте повреждения панели дисплея шарнирами и кабелями на

крышке

.




8.

Отсоедините кабель подсветки инвертора от инвертора

.



9.

Отсоедините кабель дисплея

. Зажмите защелки вместе, затем вытащите кабель из разъема.



10.

Извлеките четыре винта

M2 x 3 мм из правой скобы и четыре - из левой.

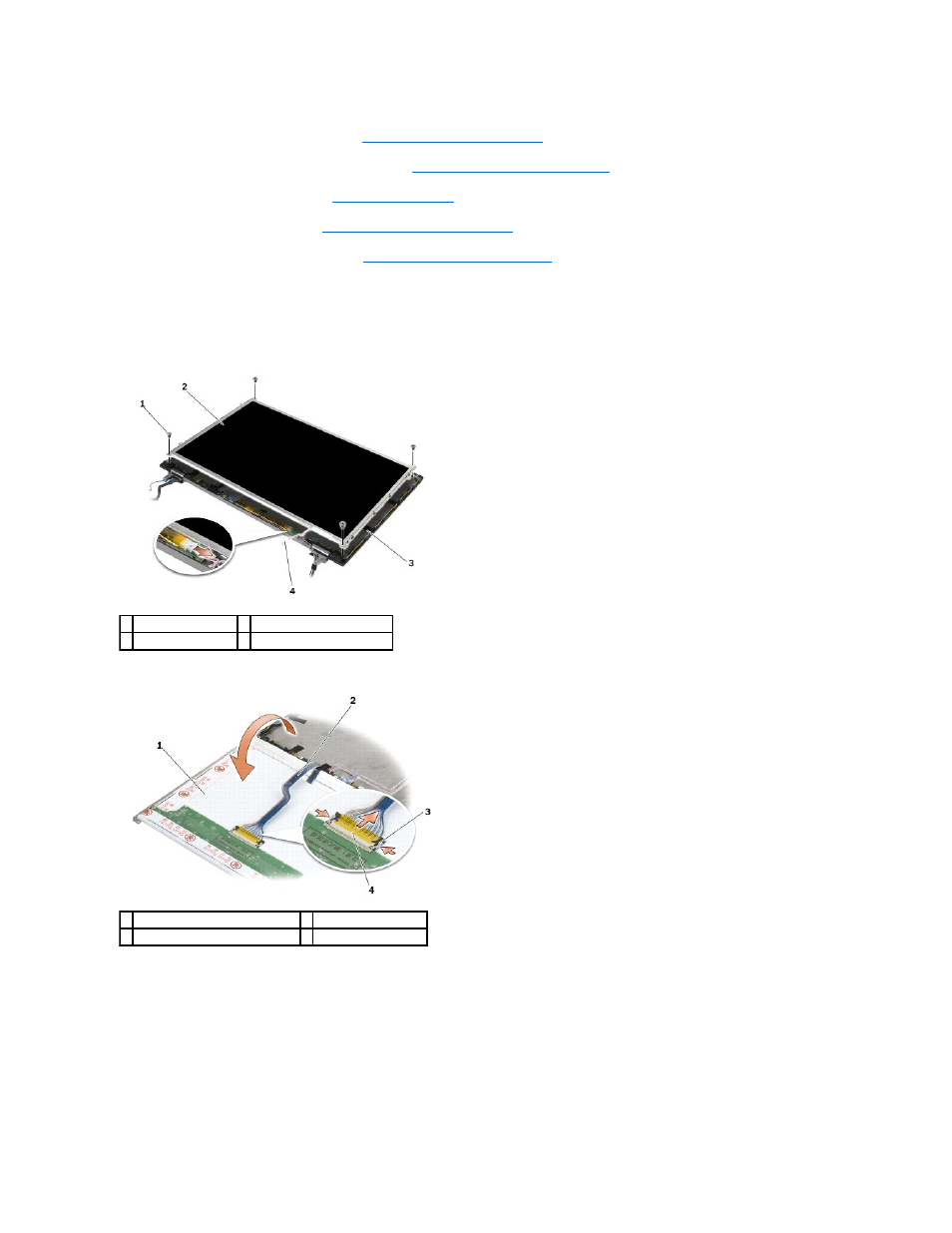

1 винты M2.5 x 5 мм (4) 2 панель дисплея

3 крышка дисплея

4 кабель подсветки инвертора

1 обратная сторона панели дисплея 2 кабель дисплея

3 защелки разъема

4 разъем кабеля дисплея
