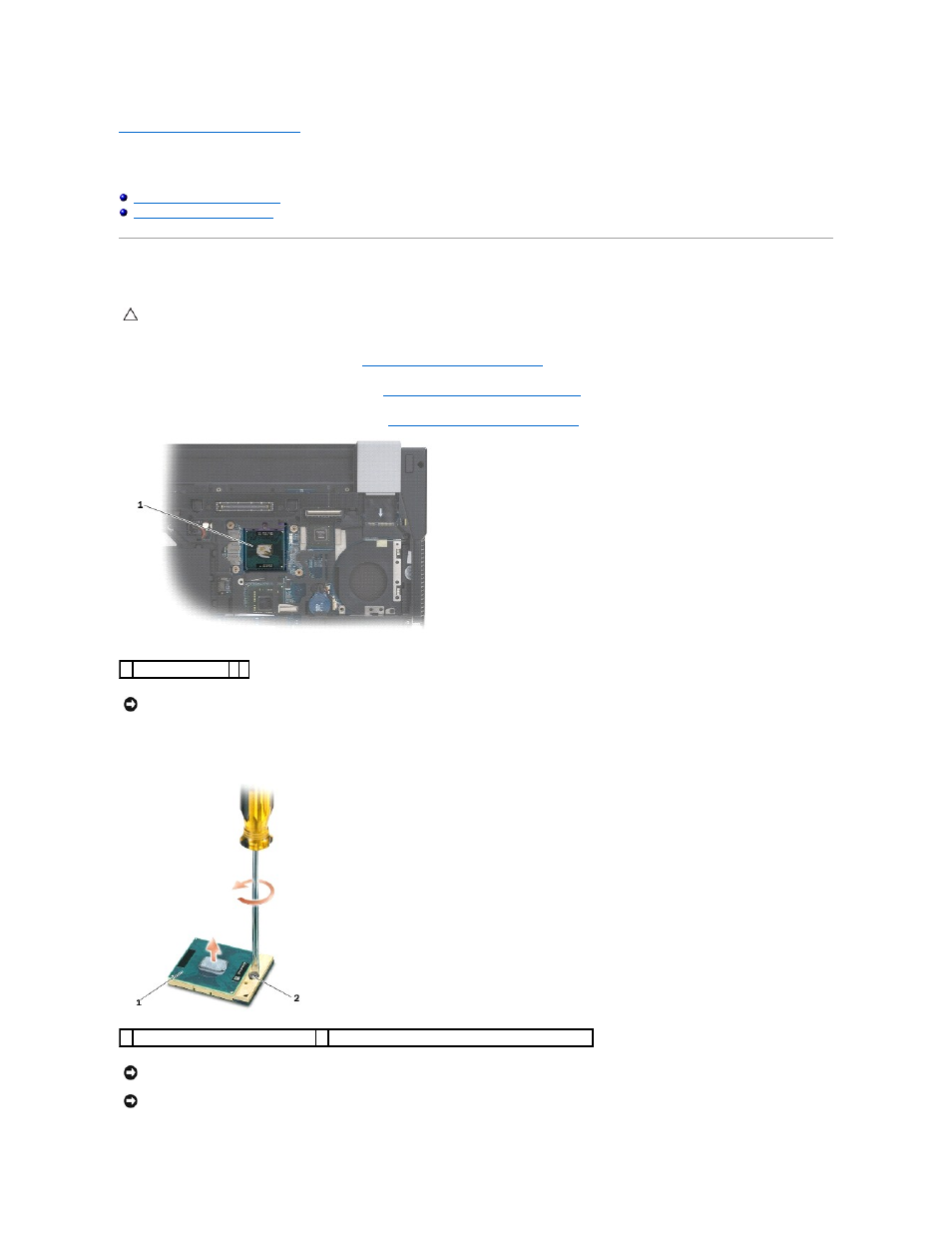

Модуль процессора
Dell™ Latitude™ E6400 и
E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию
Извлечение модуля процессора
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель компьютера
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Снимите блок вентилятора процессора
(см. раздел
Снятие вентилятора процессора в сборе
).
4.
Для ослабления гнезда с нулевым усилием сочленения поверните с помощью небольшой отвертки с плоским жалом и кулачковый винт гнезда с
нулевым усилием сочленения против часовой стрелки
, переместив его до кулачкового фиксатора.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
1 модуль процессора
ВНИМАНИЕ
.
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта
.
1 гнездо с нулевым усилием сочленения 2 кулачковый винт гнезда с нулевым усилием сочленения
ВНИМАНИЕ
.
Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на блоке радиатора
процессора
. Находящиеся на коже жировые вещества могут снизить теплопроводность термоохлаждающих накладок.
ВНИМАНИЕ
.
При извлечении модуля процессора потяните модуль вверх
, не допуская перекосов. Следите за тем, чтобы не погнуть
контакты модуля процессора
.
