Снятие панели дисплея и скоб, E6400 atg), Снятие панели дисплея и скоб (e6400 atg) – Инструкция по эксплуатации Dell Precision M2400 (Mid 2008)
Страница 36
1.
Вкрутите четыре винта
M2 x 3 мм в правую скобу и два
- в левую.
2.
Подсоедините кабель дисплея к разъему на тыльной стороне панели дисплея
.
3.
Протяните кабель дисплея через выемку в крышке дисплея и установите панель
.
4.
Вкрутите обратно четыре винта
M2,5 x 5 мм, чтобы зафиксировать панель дисплея в крышке дисплея.
5.
Установите на место лицевую панель дисплея
(см. раздел
).
6.
Установите на место дисплей в сборе
(см. раздел
).
7.
Установите крышки шарниров
(см. раздел
Установка крышек шарниров
).
8.
Установите на место нижнюю панель основания в сборе
(см. раздел
Установка нижней панели основания в сборе
).
9.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.

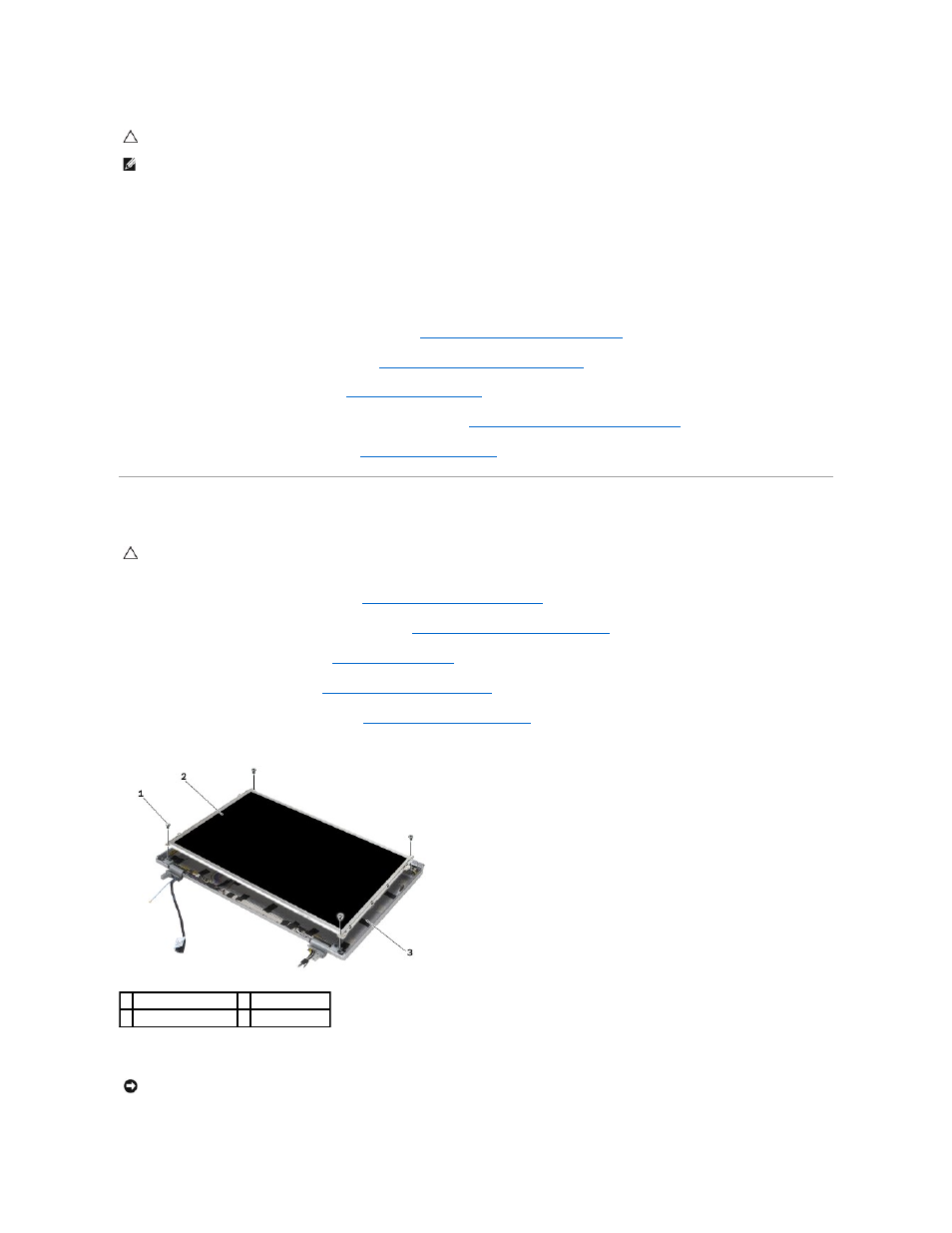

Снятие панели дисплея и скоб
(E6400 ATG)
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Снимите крышки шарниров
(см. раздел
Снятие крышек шарниров
).
4.
Снимите дисплей в сборе
(см. раздел
5.
Снимите лицевую панель дисплея
(см. раздел
6.
Выкрутите четыре винта
M2,5 x 5 мм из панели дисплея.
7.
Извлеките панель дисплея из корпуса и положите ее на стол
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ПРИМЕЧАНИЕ
.
Скобы имеют метки «
L» (левая) и «R» (правая).
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
1 винты M2.5 x 5 мм (4) 2 панель дисплея
3 крышка дисплея
ВНИМАНИЕ
.
Панели дисплеев с сенсорным экраном включают в себя второй кабель
(кабель сенсорного экрана), подключаемый к
панели дисплея с сенсорным экраном
. Если панель дисплея не имеет сенсорного экрана, следует оставить кабель сенсорного экрана
прикрепленным к верхней крышке
.
