Дисплей в сборе
Dell™ Latitude™ E6400 и
E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию
Снятие дисплея в сборе
(E6400 и M2400)
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Снимите крышки шарниров
(см. раздел
Снятие крышек шарниров
).
4.
Отключите и отсоедините кабель дисплея и кабели беспроводных плат
(WLAN, WWAN и WPAN). Затем расположите кабели позади портативного
компьютера
.
5.
Открутите по одному винту
M2,5 x 5 мм на каждом шарнире.
6.
Переверните компьютер верхней стороной вверх
.
7.
Откройте дисплей на
90 градусов и снимите его с основания в сборе.
Установка панели дисплея и скоб
Снятие блока камеры и микрофона
Установка блока камеры и микрофона
Снятие фиксирующего крючка в сборе
Установка фиксирующего крючка в сборе
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.

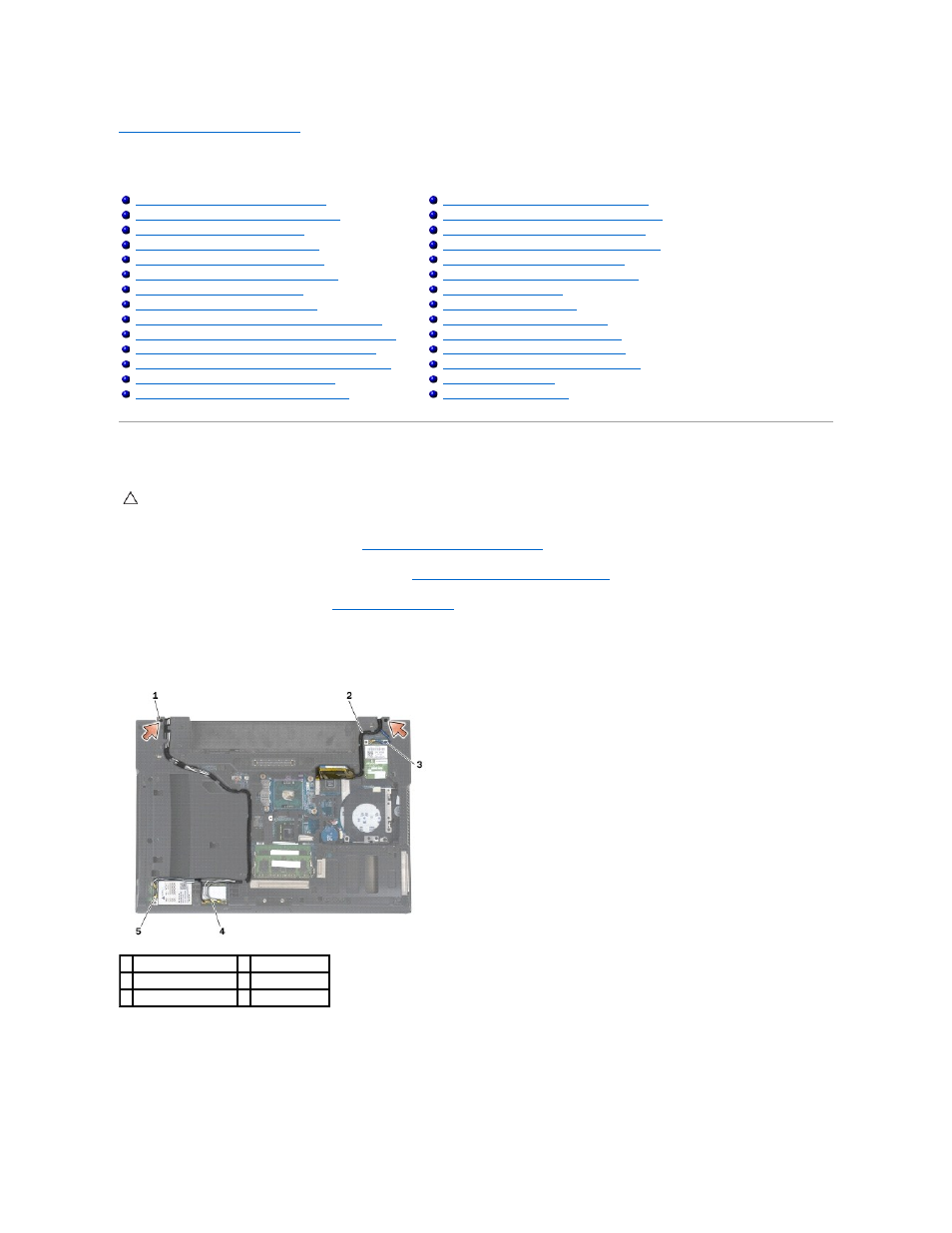

1 винты M2.5 x 5 мм (2) 2 кабель дисплея
3 кабель WPAN
4 кабель WLAN
5 кабель WWAN
