Страница 28
3.
Снимите крышки шарниров
(см. раздел
Снятие крышек шарниров
).
4.
Отключите и отсоедините кабель дисплея
, кабель сенсорного экрана и кабели беспроводных плат (WLAN, WWAN и WPAN). Затем расположите
кабели позади портативного компьютера
.
5.
Выкрутите два винта
M2,5 x 5 мм из шарниров.
6.
Переверните компьютер верхней стороной вверх
.
7.
Откройте дисплей на
90 градусов и снимите его с основания в сборе.
Установка дисплея в сборе
(E6400 ATG)
1.
Расположите кабели дисплея в сборе в стороне от основания в сборе
.
2.
Совместите шарниры дисплея с отверстиями в основании компьютера
, а затем опустите дисплей, чтобы он встал на место.
3.
Закройте дисплей и переверните компьютер вверх дном
.

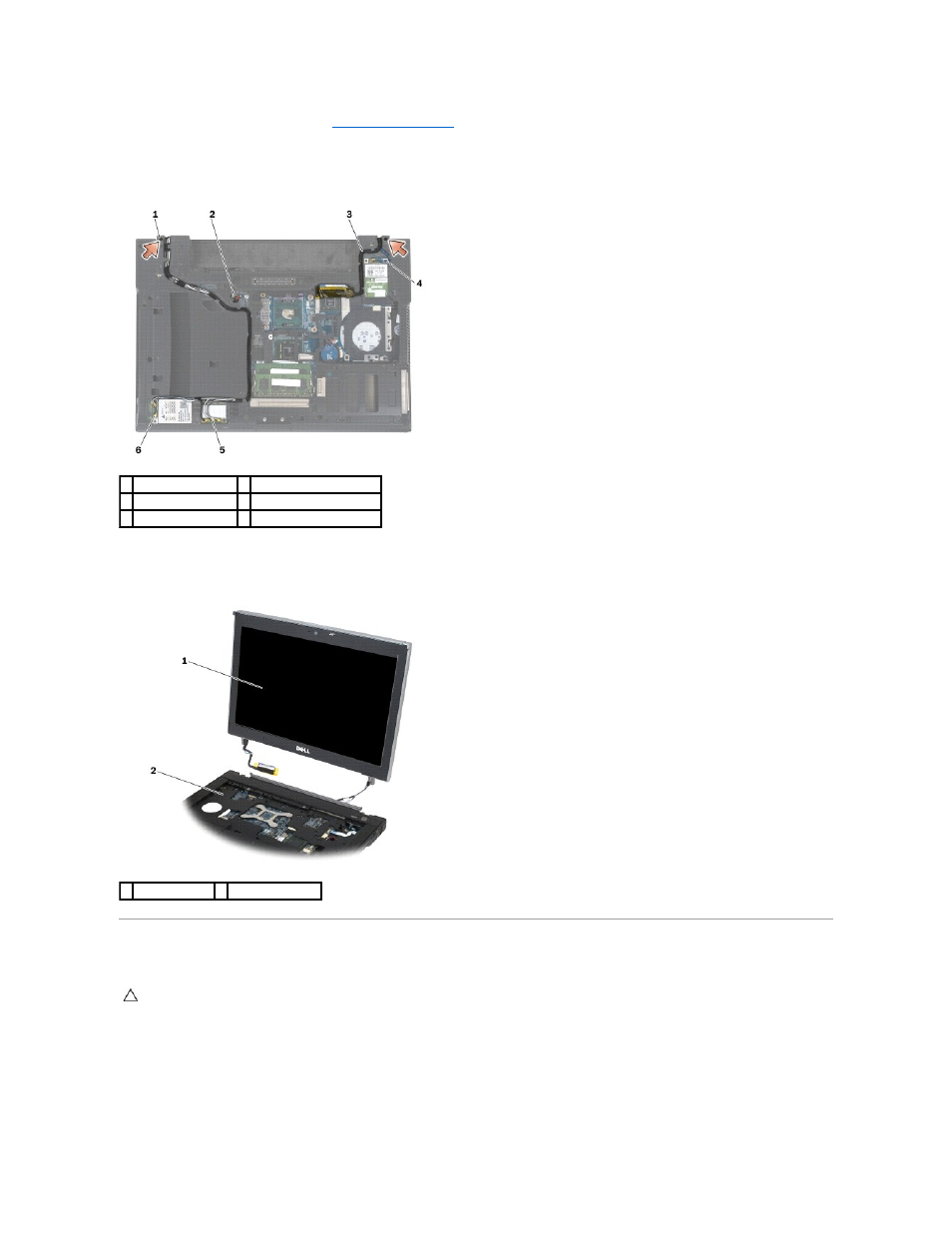

1 винты M2.5 x 5 мм (2) 2 кабель сенсорного экрана
3 кабель дисплея
4 кабель WPAN
5 кабель WLAN
6 кабель WWAN
1 дисплей в сборе 2 основание в сборе
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
