Блок радиатора процессора

Dell™ Latitude™ E6400 и

E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию



Снятие вентилятора процессора в сборе



Установка вентилятора процессора в сборе

 Снятие вентилятора процессора в сборе





1.

Выполните инструкции

, описанные в разделе

Перед началом работы с компьютером

.




2.

Снимите нижнюю панель основания в сборе

(см. раздел

Снятие нижней панели основания в сборе

).




3.

Отключите кабель вентилятора от системной платы

.




4.

Последовательно ослабьте четыре невыпадающих винта

, которыми радиатор процессора крепится к системной плате.




5.

Осторожно поднимайте край с винтом вверх под углом

.




6.

Извлеките край с отверстием из компьютера

.

 Установка вентилятора процессора в сборе





1.

Вставьте конец с отверстием в компьютер под углом

, затем подсоедините кабель вентилятора к системной плате и установите конец с винтом на

место

.




2.

Совместите четыре невыпадающих винта на радиаторе процессора с резьбовыми отверстиями в системной плате

.




3.

Последовательно затяните четыре невыпадающие винта для закрепления блока радиатора процессора на системной плате

.




4.

Подсоедините кабель вентилятора к системной плате

.




5.

Установите на место нижнюю панель основания в сборе

(см. раздел

Установка нижней панели основания в сборе

).

ПРЕДУПРЕЖДЕНИЕ

.

Перед тем как приступить к выполнению следующей процедуры

, выполните инструкции по технике безопасности,

прилагаемые к компьютеру

.

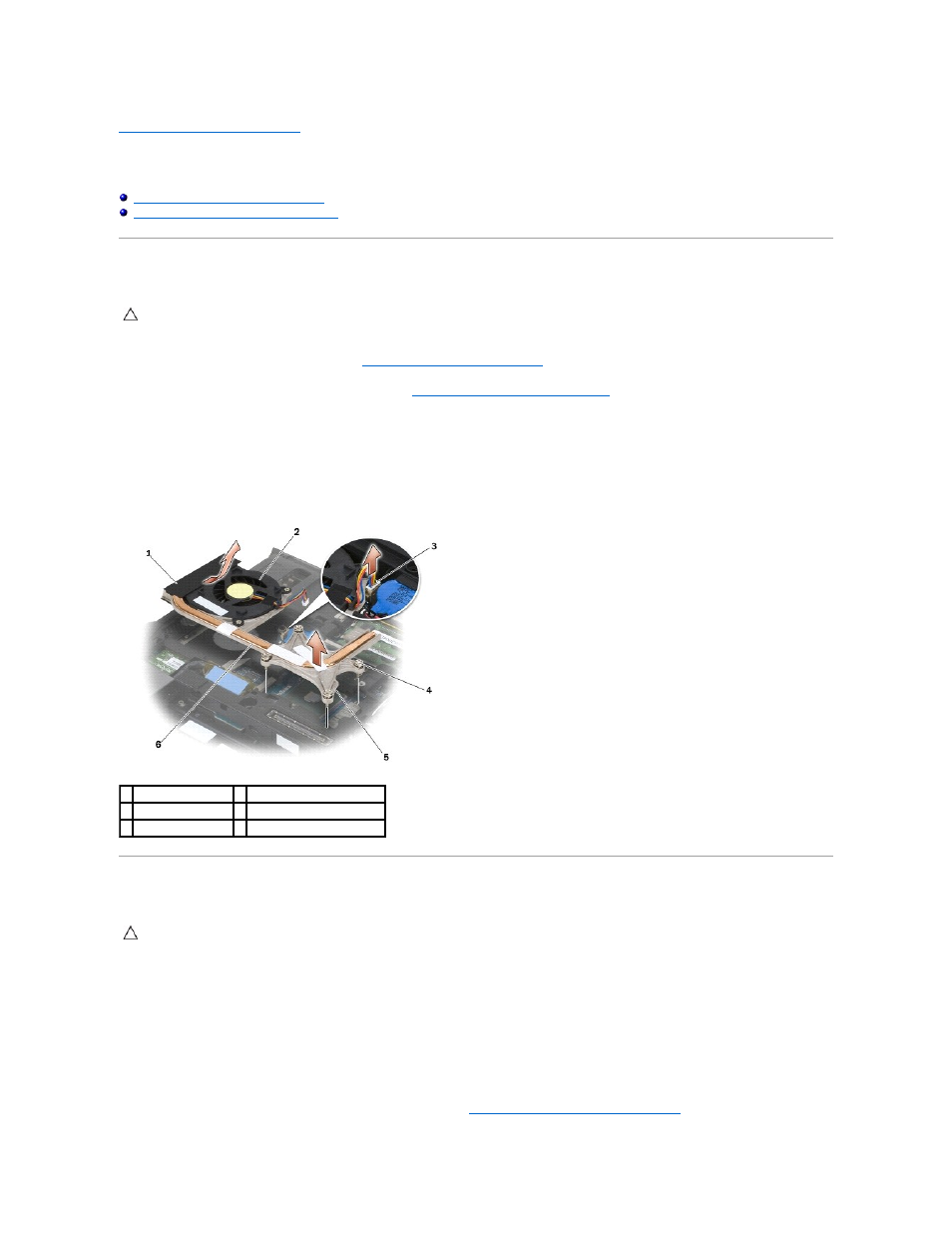

1 край с отверстием

2 вентилятор

3 кабель вентилятора 4 невыпадающие винты (4)

5 край с винтом

6 блок радиатора процессора

ПРЕДУПРЕЖДЕНИЕ

.

Перед тем как приступить к выполнению следующей процедуры

, выполните инструкции по технике безопасности,

прилагаемые к компьютеру

.
