1. Проведите кабели через все шарниры , затем протяните их в крышку дисплея. С помощью направляющих контактов на верхней крышке
установите все шарниры .
2. Вверните два винта M2,5 x 5 мм в правый шарнир и два - в левый.
3. Установите панель дисплея (см. раздел Установка панели дисплея CCFL и скоб (E6400 и M2400) или Установка панели дисплея LED и скоб (E6400
и M2400) ).
4. Установите на место лицевую панель дисплея (см. раздел Установка панели дисплея (E6400 и M2400) ).
5. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе (E6400 и M2400) ).
6. Установите крышки шарниров (см. раздел Установка крышек шарниров ).
7. Установите на место нижнюю панель основания в сборе (см. раздел Установка нижней панели основания в сборе ).
8. Выполните процедуры , описанные в разделе После работы с компьютером .
Снятие шарниров дисплея (E6400 ATG)
1. Выполните инструкции , описанные в разделе Работа с компьютером .
2. Снимите нижнюю панель основания в сборе (см. раздел Снятие нижней панели основания в сборе ).
3. Снимите крышки шарниров (см. раздел Снятие крышек шарниров ).
4. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе (E6400 ATG) ).
5. Снимите лицевую панель дисплея (см. раздел Снятие панели дисплея (E6400 ATG) ).
6. Снимите панель дисплея (см. раздел Снятие панели дисплея и скоб (E6400 ATG) ).
7. Выкрутите два винта M2,5 x 5 мм из правого шарнира и два - из левого.
8. Извлеките кабели из всех шарниров и удалите шарниры .
ПРИМЕЧАНИЕ . Панели шарниров дисплея помечены буквами L (левая) и R (правая).
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .

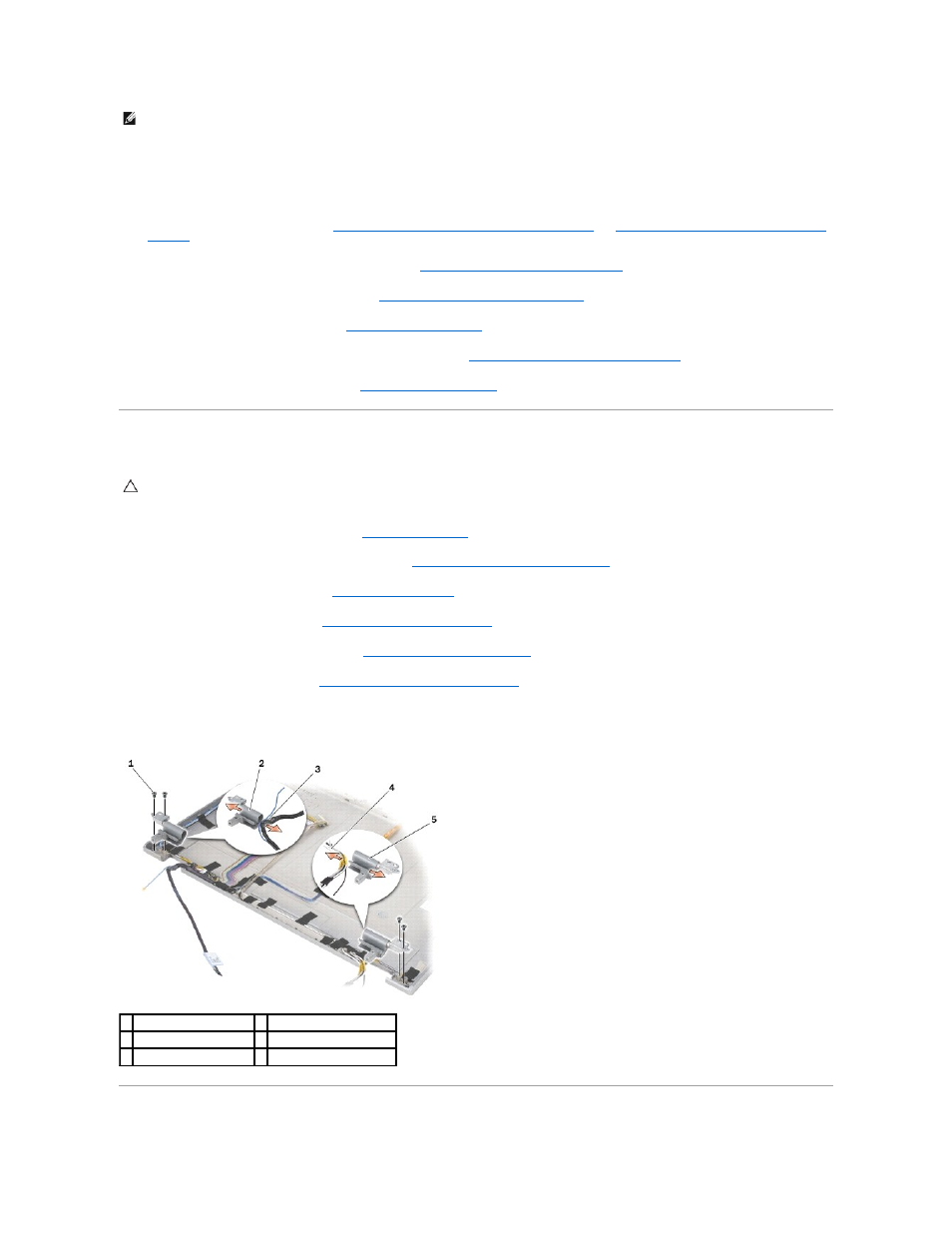

1 винт M2,5 x 5 мм (4) 2 левый шарнир
3 кабели в левом шарнире 4 кабели в правом шарнире
5 правый шарнир
