7.
Прикрепите крышку стороной
, расположенной под углом, убедившись, что выступы на крышке точно совмещены с пазами на салазках.
8.
Поставьте крышку на место и закрутите три винта
M2,5 x 5 мм.
9.
Задвиньте салазки фиксирующей защелки в салазки жесткого диска
.
10.
Закрутите винт
M2,5 x 5 мм, который крепит салазки фиксирующей защелки.
11.
Задвиньте фиксирующую защелку в салазки жесткого диска
.
12.
Закрутите винт
M2,5 x 5 мм, который крепит фиксирующую защелку.

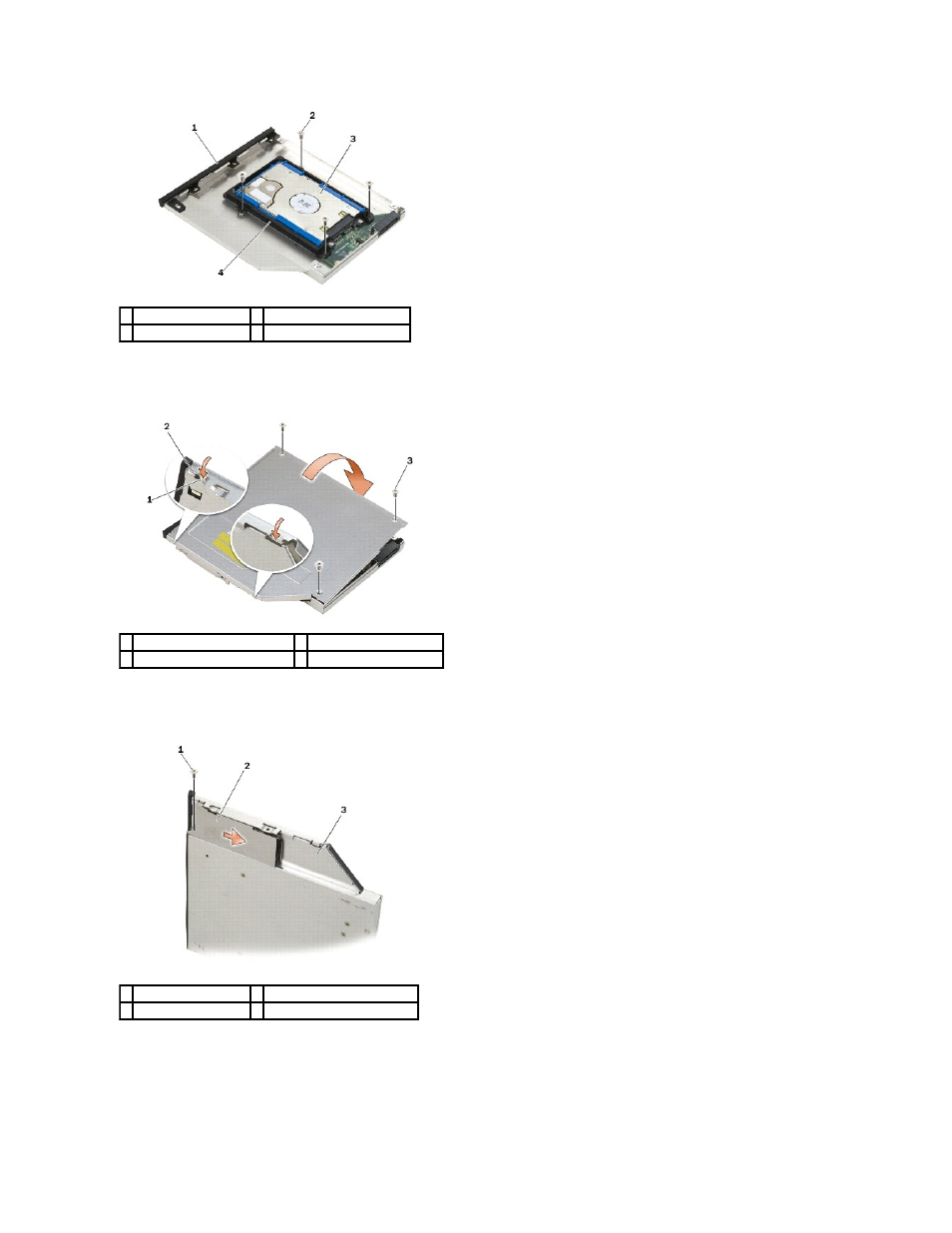

1 салазки жесткого диска 2 винты M2.5 x 5 мм (4)
3 жесткий диск
4 ограничитель жесткого диска
1 пазы на салазках жесткого диска 2 выступы на крышке салазок
3 винты M2,5 x 5 мм (3)
1 винт M2.5 x 5 мм
2 салазки фиксирующей защелки
3 салазки жесткого диска
