Модемный разъем RJ-11
Dell™ Latitude™ E6400 и
E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию
Снятие модемного разъема
RJ-11
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Снимите блок радиатора
(см. раздел
Снятие вентилятора процессора в сборе
).
4.
Снимите крышки шарниров
(см. раздел
Снятие крышек шарниров
).
5.
Извлеките модульный накопитель
(см. раздел
Снятие модульного накопителя
).
6.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
(E6400 и M2400)
или
Снятие дисплея в сборе
(E6400 ATG)
).
7.
Снимите крышку со светодиодными индикаторами
(см. раздел
Снятие крышки со светодиодными индикаторами
).
8.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
9.
Снимите сетку на правом динамике
(см. раздел
Снятие сетки правого динамика и считывателя отпечатков пальцев в сборе
).
10.
Снимите упор для рук в сборе
(
Снятие упора для рук в сборе
).
11.
Отсоедините модем
(см. раздел
Извлечение модема
).
12.

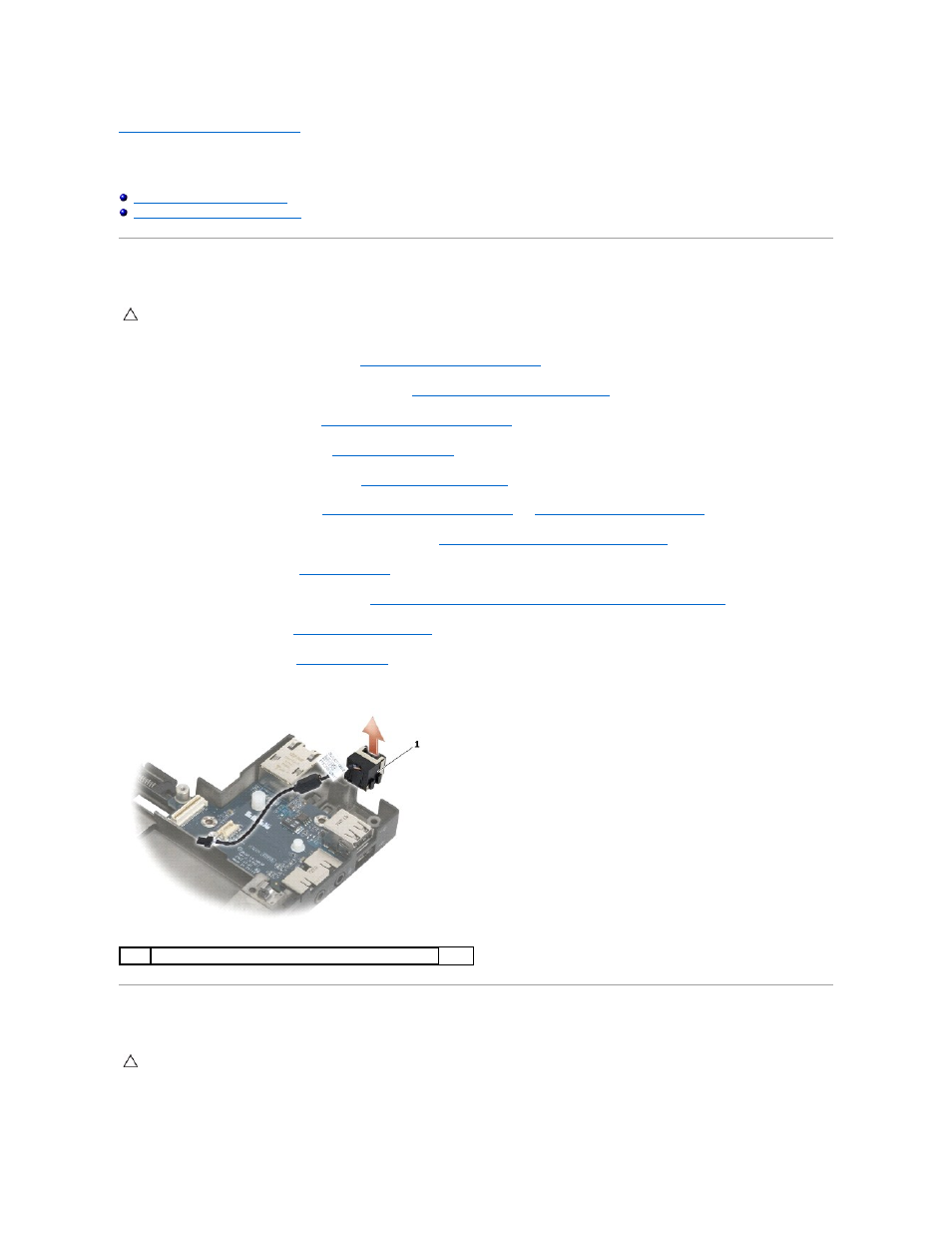

Извлеките модемный разъем
RJ-11 из основания в сборе.
Установка модемного разъема
RJ-11
1.
Установите модемный разъем
RJ-11 в основание в сборе, совместив направляющие на сторонах разъема с основанием в сборе.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
1
Модемный разъем
RJ-11
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
