Каркас платы
Dell™ Latitude™ E6400 и
E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию
Извлечение каркаса платы
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Извлеките модульный накопитель
(см. раздел
Снятие модульного накопителя
).
4.
Снимите крышки шарниров
(см. раздел
Снятие крышек шарниров
).
5.
Снимите блок радиатора
(см. раздел
Снятие вентилятора процессора в сборе
).
6.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
(E6400 и M2400)
или
Снятие дисплея в сборе
(E6400 ATG)
).
7.
Снимите крышку со светодиодными индикаторами
(см. раздел
Снятие крышки со светодиодными индикаторами
).
8.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
9.
Снимите сетку на правом динамике
(см. раздел
Снятие сетки правого динамика и считывателя отпечатков пальцев в сборе
).
10.
Снимите упор для рук в сборе
(
Снятие упора для рук в сборе
).
11.
При наличии платы в каркасе извлеките ее
.
12.
Выкрутите два винта
M2 x 3 мм.
13.
Нажмите на конец платы в каркасе
, затем возьмитесь за каркас с двух сторон и сместите его в сторону тыльной части компьютера.
14.
Поверните каркас платы под углом
45 градусов, а затем извлеките его из разъема и непосредственно из компьютера.
Установка каркаса платы
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.

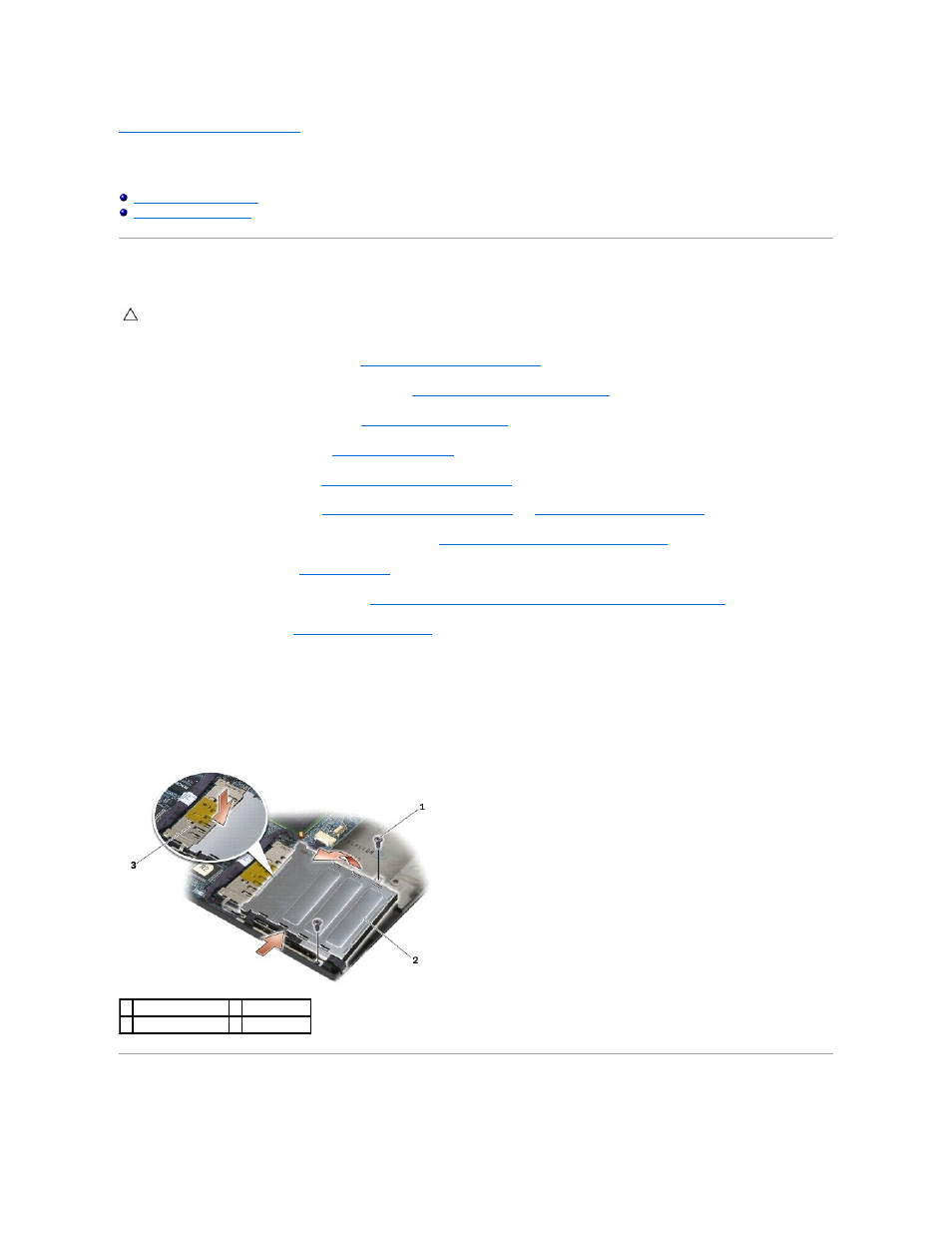

1 винты M2 x 3 мм (2) 2 каркас платы
3 Разъем
