Электрический монтаж
4
97
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
4.12.5 Входные / выходные сигналы искробезопасного исполнения Ex i
Активный токовый выход (только на токовом выходе с клеммами C/C- имеется протокол
HART
®
), входные / выходные сигналы искробезопасного исполнения Ex i
• Соблюдайте полярность подключений.
• U
встр, ном = 20 В пост. тока
• I ≤ 22 мА
• R
L
≤ 450 Ом
• Символом X обозначаются соединительные клеммы A или C, в зависимости от версии
исполнения электронного конвертора.
Пассивный токовый выход (только на токовом выходе с клеммами C/C- имеется протокол
HART
®
), входные / выходные сигналы искробезопасного исполнения Ex i
• Независимость от полярности подключения.
• U
внеш
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 4 В
• R
L, мин
= (U
внеш
- U
0
) / I
макс
• Символом X обозначаются соединительные клеммы A или C, в зависимости от версии
исполнения электронного конвертора.
Опасность!
На приборы, которые эксплуатируются во взрывоопасных зонах, распространяются
дополнительные нормы безопасности. Обратитесь к документации на изделия
взрывозащищенного исполнения.
Информация!
Подробная информация по электрическому подключению смотрите Описание входных и выходных
сигналов на странице 74.

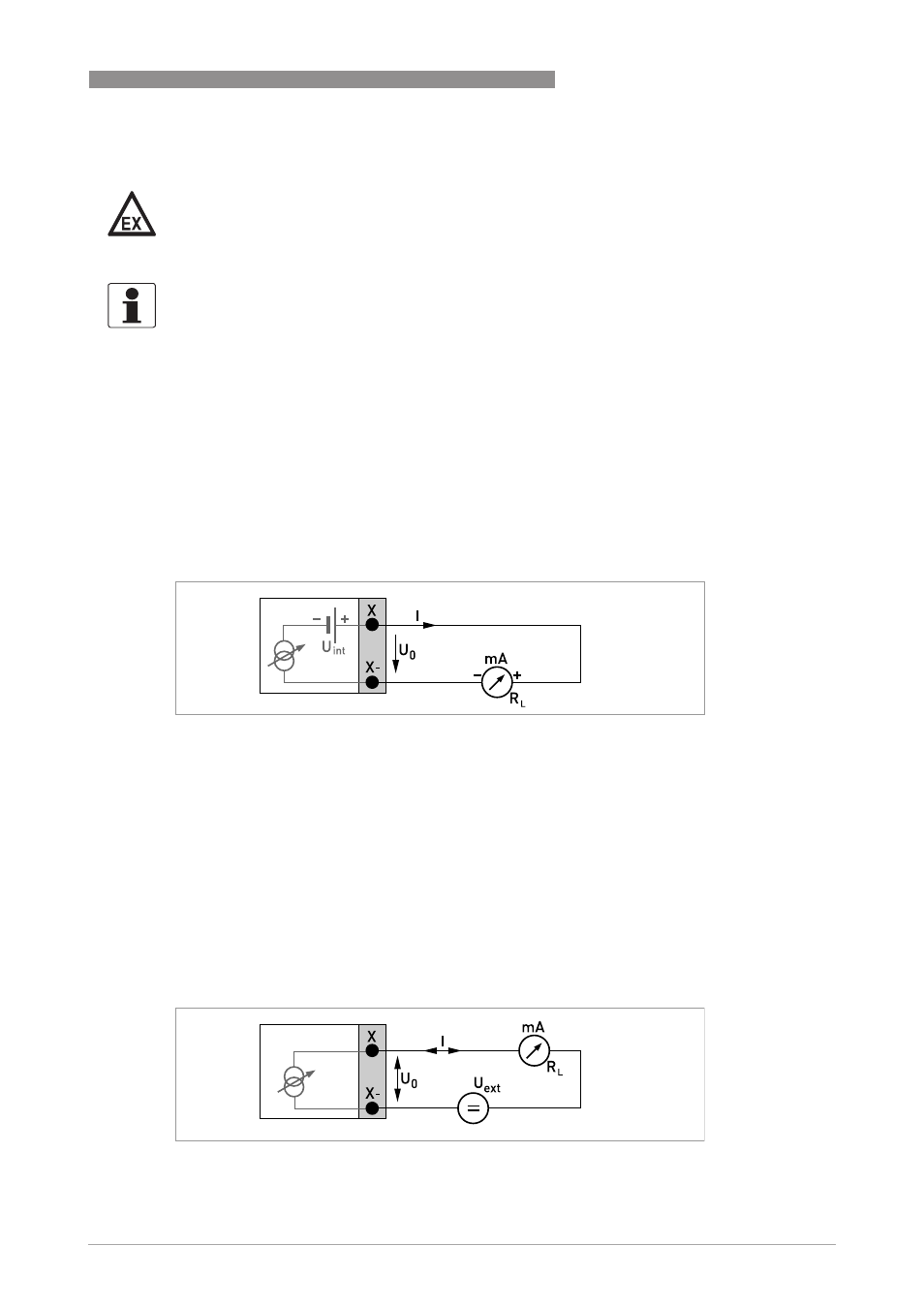

P иcyнoк 4-61: Активный токовый выход I
a
Exi
P иcyнoк 4-62: Пассивный токовый выход I
p
Exi
