4
Электрический монтаж
36
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
Корпус для настенного монтажа
• В исполнении для настенного монтажа внешний экран присоединяется к корпусу конвертора с
помощью многожильного заземляющего проводника (6).
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы:
• Одноштыревой разъем 6,3 мм / 0,25", изоляция согласно DIN 46245 для проводников сечением от
0,5 до 1 мм 2
/ сортамент от AWG 20 до AWG 17
• Изоляционная трубка из ПВХ, Ш2,5 мм / 0,1"
• Термоусадочный кембрик
• Обжимной кабельный наконечник в соответствии с DIN 46 228: E 1.5-8 для многожильного
заземляющего проводника (1)
• 4 обжимных кабельных наконечника в соответствии с DIN 46 228: E 0.5-8 для изолированных
проводников 2 и 3, а также многожильных заземляющих проводников (20, 30)
1 Зачистите проводник на отрезке a.
2 Обрежьте внутренний экран, внешний экран и экраны проводников (2, 3). Старайтесь не повредить
многожильные заземляющие проводники (1, 6, 20, 30).
3 Наденьте изоляционную трубку на многожильные заземляющие проводники.
4 Закрепите и обожмите одноштыревой разъем на многожильном заземляющем проводнике (6).
5 Закрепите обжимные кабельные наконечники на проводниках и на многожильных заземляющих
проводниках (1, 20, 30).
6 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.

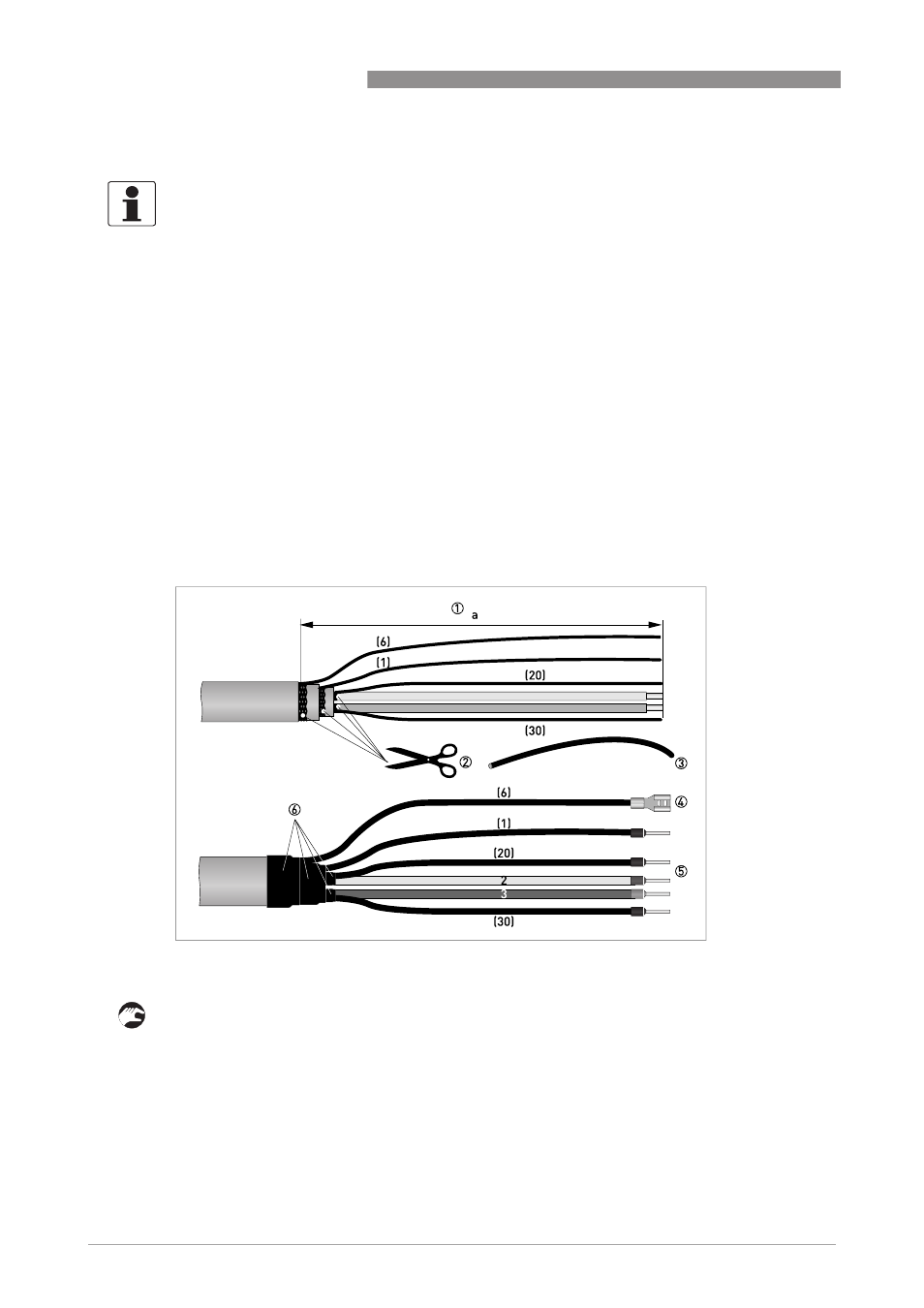

P иcyнoк 4-7: Сигнальный кабель B, подготовка для корпуса настенного монтажа
a = 80 мм / 3,15"
