4
Электрический монтаж
90
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
Пассивный импульсный/частотный выход, модульная версия входных / выходных
сигналов
• U
внеш
≤ 32 В пост. тока
• f
макс
в рабочем меню настроена на f
макс
≤ 100 Гц:
I
≤ 100 мА
разомкнут:
I
≤ 0,05 мА при U
внеш = 32 В DC
замкнут:
U
0, макс = 0,2 В при I ≤ 10 мА
U
0, макс
= 2 В при I ≤ 100 мА
• f
макс
в рабочем меню настроена на 100 Гц < f
макс
≤ 10 кГц:
разомкнут:
I
≤ 0,05 мА при U
внеш = 32 В DC
замкнут:
U
0, макс = 1,5 В при I ≤ 1 мА
U
0, макс = 2,5 В при I ≤ 10 мА
U
0, макс
= 5 В при I ≤ 20 мА
• В случае превышения указанного ниже значения максимального сопротивления нагрузки R
L, макс
необходимо понизить сопротивление нагрузки R
L
при помощи параллельно подключенного
резистора R:
f
≤ 100 Гц: R
L, макс
= 47 кОм
f
≤ 1 кГц: R
L, макс
= 10 кОм
f
≤ 10 кГц: R
L, макс = 1 кОм
• Минимальное сопротивление нагрузки R
L, мин
рассчитывается следующим образом:
R
L, мин = (U внеш - U
0
) / I макс
• Может быть также перенастроен как выход состояния; смотрите схему подключения выхода
состояния.
• Символом X обозначаются соединительные клеммы A, B или D, в зависимости от версии
исполнения электронного конвертора.
Информация!
При работе на частоте выше 100 Гц необходимо использовать экранированные кабели для
снижения влияния электрических помех (ЭМС).

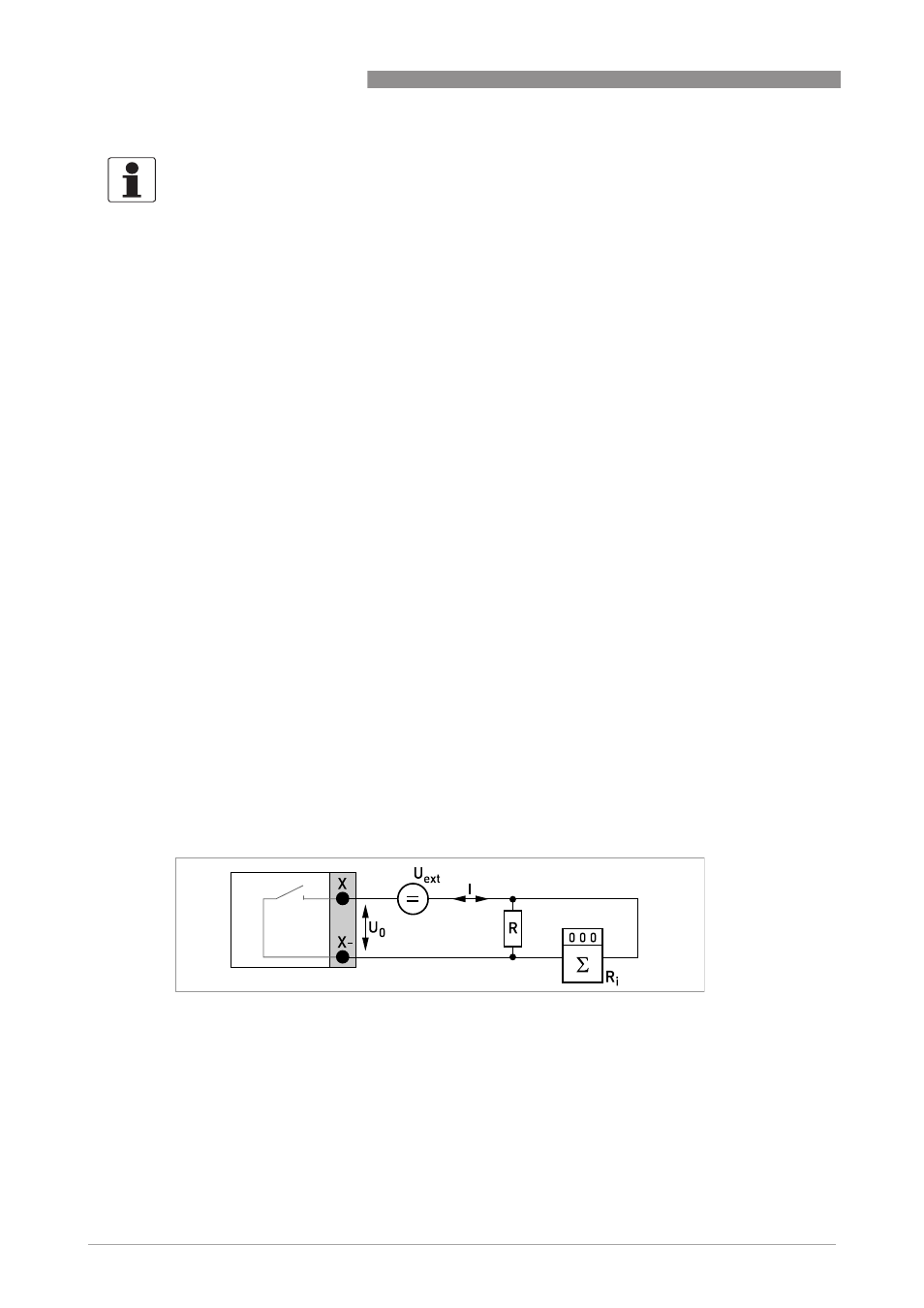

P иcyнoк 4-52: Пассивный импульсно / частотный выход P
