Электрический монтаж
96
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
Активный токовый вход, модульная версия входных / выходных сигналов
• U
встр, ном
= 24
В пост. тока
• I ≤ 22 мА
• I
макс
≤ 26 мА (электронное ограничение)
• U
0,
мин
= 19
В при I
≤ 22 мА
• Нет протокола HART
• Символом X обозначаются соединительные клеммы A или B, в зависимости от версии
исполнения электронного конвертора.
Пассивный токовый вход, модульная версия входных / выходных сигналов
• U
внеш
≤ 32 В пост. тока
• I ≤ 22 мА
• I
макс
≤ 26 мА
• U
0,
макс
= 5
В при I
≤ 22 мА
• Символом X обозначаются соединительные клеммы A или B, в зависимости от версии
исполнения электронного конвертора.
P

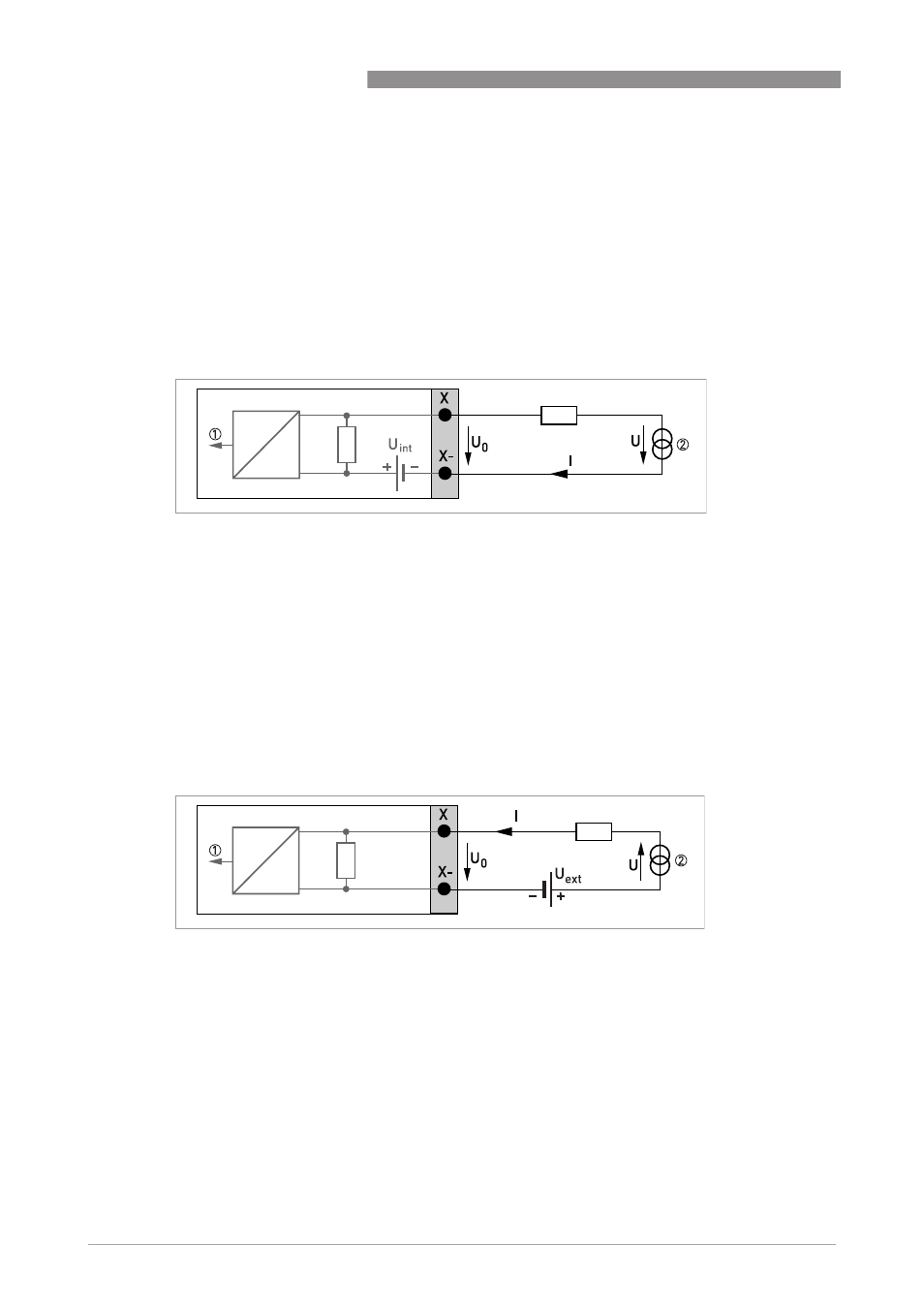

иcyнoк 4-59: Активный токовый вход IIn
a
1 Сигнал
2 Двухпроводный измерительный преобразователь (например, температурный)
P
иcyнoк 4-60: Пассивный токовый вход IIn
p
1 Сигнал
2 Двухпроводный измерительный преобразователь (например, температурный)
