Электрический монтаж
4
61
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
Со стороны электронного преобразователя расхода:
Со стороны первичного преобразователя расхода:
Подключение экрана кабеля с помощью обжимной скобы в клеммной коробке конвертора

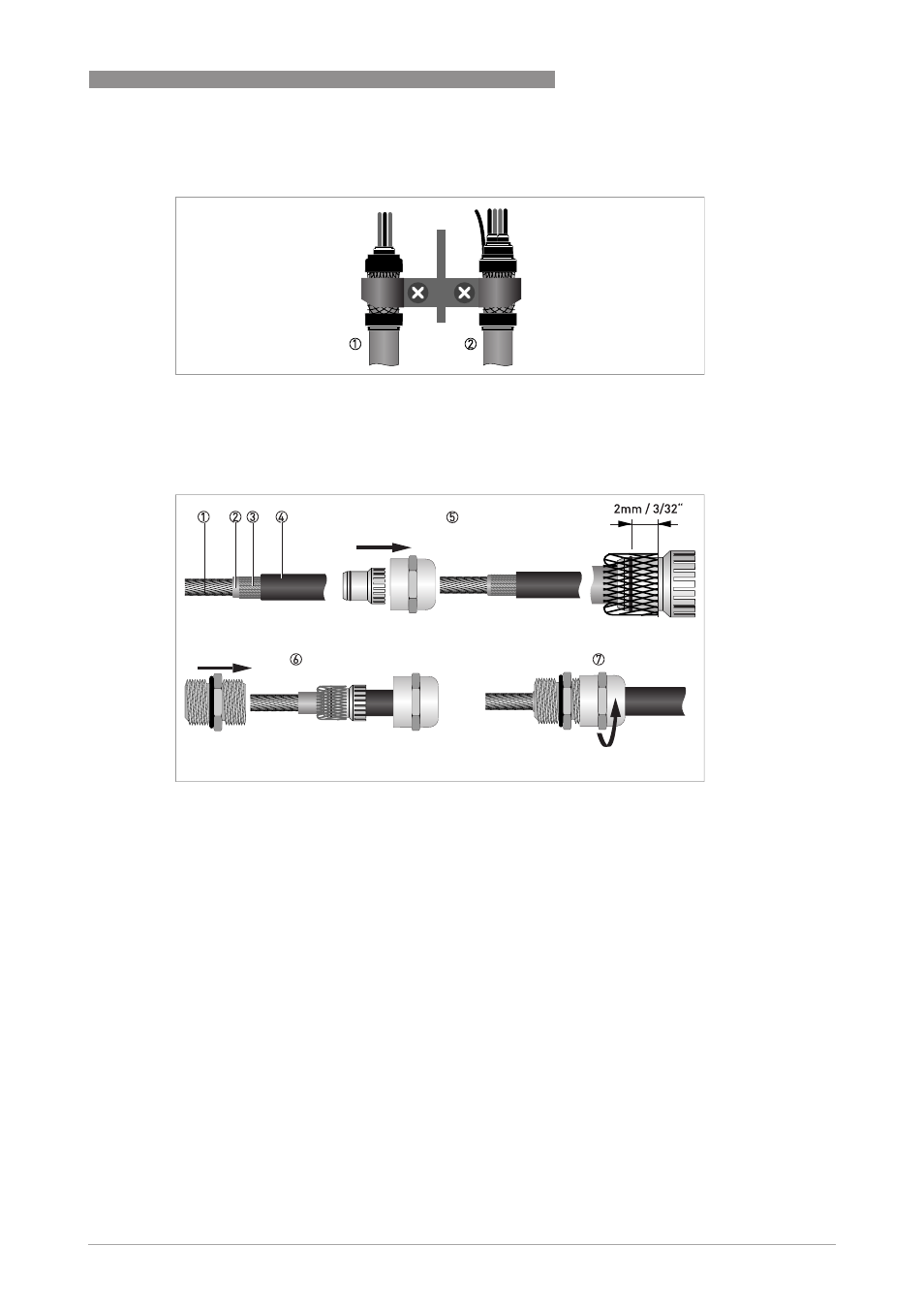

P иcyнoк 4-31: Крепление экрана с помощью скобы
1 Кабель обмотки возбуждения
2 Сигнальный кабель
Подключение экрана с помощью специального кабельного ввода
P иcyнoк 4-32: Подключение экрана к специальному кабельному вводу
1 Жилы кабеля
2 Изоляция
3 Экран
4 Изоляция
5 Введите кабель в отверстие колпачковой гайки и уплотнительной вставки, а затем заверните экран поверх уплотнительной
вставки. Следите за тем, чтобы оплетка экрана выступала за уплотнительное кольцо на 2 мм / 3/32".
6 Вставьте уплотнительную вставку в корпус.
7 Затяните колпачковую гайку.
