4
Электрический монтаж
54
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
4.6.3 Подготовка сигнального кабеля А для подключения к электронному конвертору
Корпус полевого исполнения
• В корпусе полевого исполнения внешний экран (60) присоединяется к корпусу конвертора с
помощью зажимной скобы.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы:
• Изоляционная трубка из ПВХ, Ш2,5 мм / 0,1"
• Термоусадочный кембрик
• Обжимной кабельный наконечник в соответствии с DIN 46 228: E 1.5-8 для многожильного
заземляющего проводника (1)
• 2 обжимных кабельных наконечника в соответствии с DIN 46 228: E 0.5-8 для изолированных
проводников (2, 3)
1 Зачистите проводник на отрезке a.
Обрежьте внешний экран по размеру b и заверните его на внешнюю оболочку.
2 Обрежьте внутренний экран (10) и многожильный заземляющий проводник (6). Старайтесь не
повредить многожильный заземляющий провод (1).
3 Наденьте кембрик на многожильный заземляющий проводник (1).
4 Закрепите обжимные кабельные наконечники на проводниках 2 и 3 и на многожильном
заземляющем проводнике.
5 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.

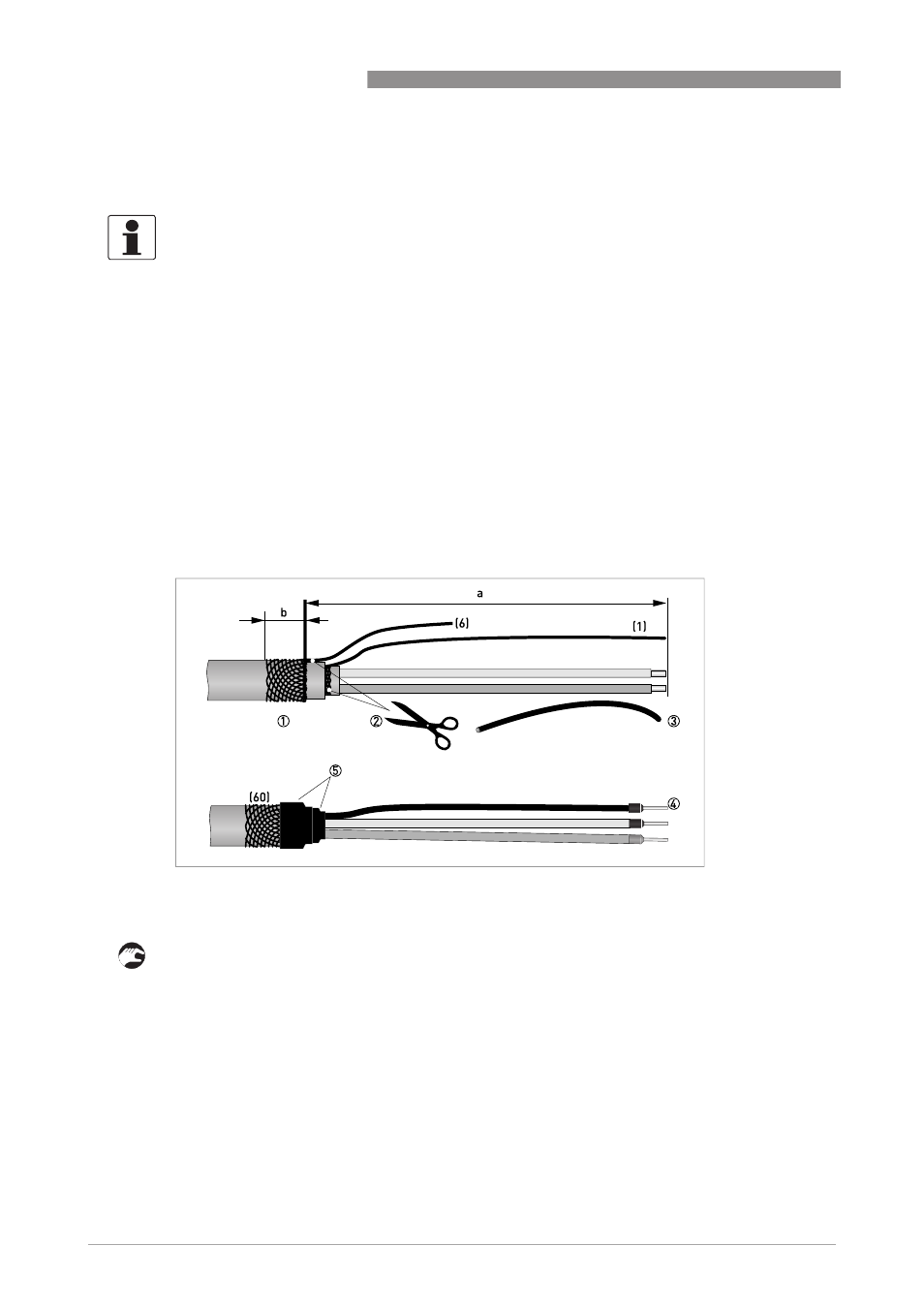

P иcyнoк 4-24: Сигнальный кабель A, подготовка для корпуса полевого исполнения
a = 80 мм / 3,15"
b = 10 мм / 0,39"
