Описание интерфейса HART
9
171
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
9.3.1
Подключение "точка к точке" - аналоговый / цифровой режим

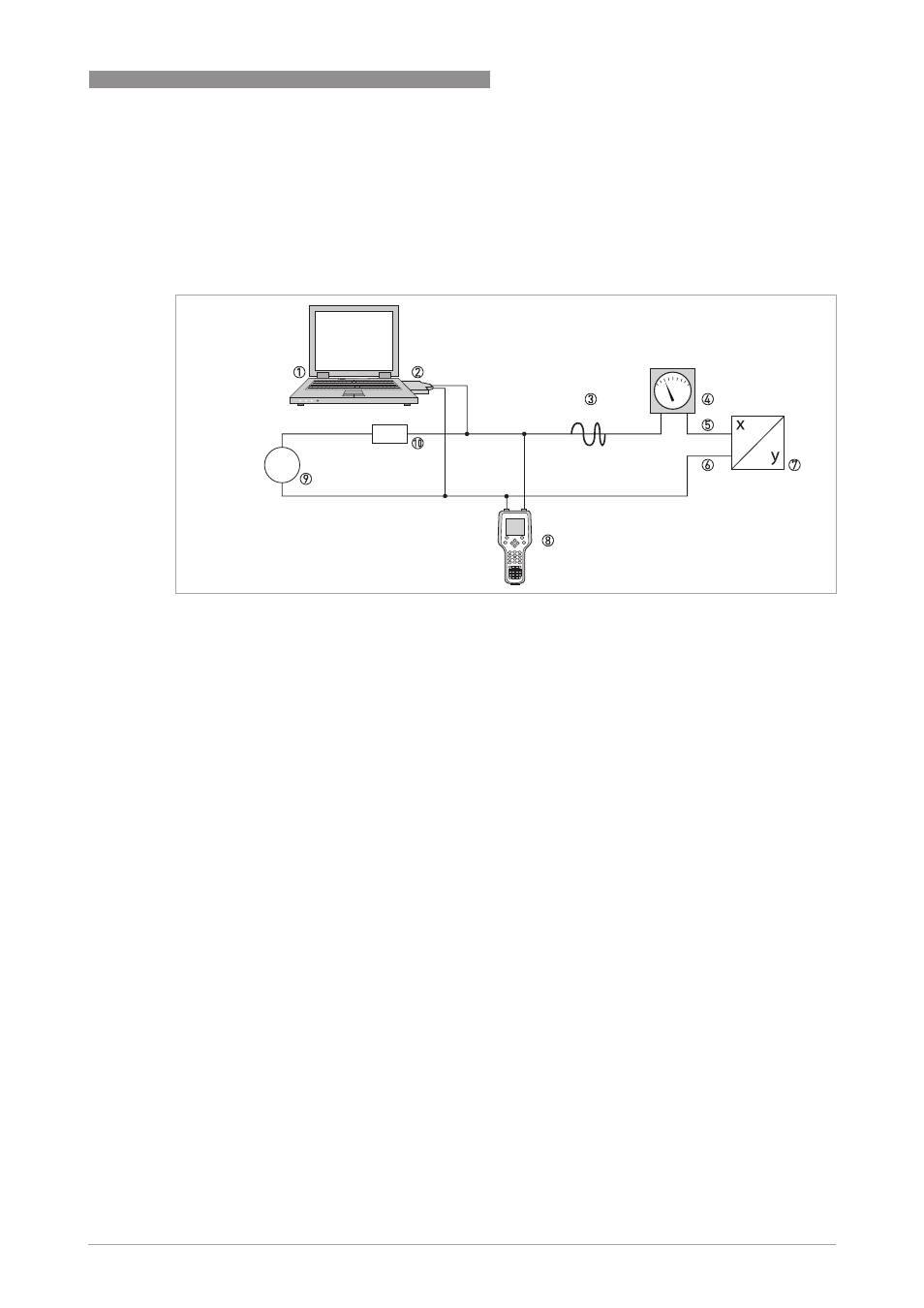

Соединение "точка к точке" между электронным конвертором и главным устройством HART
®
.
Токовый выход на приборе может быть активным или пассивным.
1 Основное главное устройство
2 Модем FSK или модем HART
®
3 Сигнал HART
®
4 Аналоговый дисплей
5 Клеммы A (C) электронного конвертора
6 Клеммы A- (C-) электронного конвертора
7 Электронный конвертор с адресом = 0 и пассивным или активным токовым выходом
8 Вторичное главное устройство
9 Источник питания для (ведомых) устройств с пассивным токовым выходом
10 Нагрузочное сопротивление ≥ 250 Ω (Ом)
