4
Электрический монтаж
62
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.6.10
Интерфейсный кабель
В качестве интерфейсного кабеля используется экранированный кабель LIYCY 3 x 1,5 мм
2
.
1 Зачистите проводник на отрезке a.
2 Обрежьте внешний экран по размеру b и заверните его на внешнюю оболочку.
3 Закрепите обжимные кабельные наконечники на проводниках 1, 2 и 3.
Подключите экран с обеих сторон кабеля через специальный кабельный ввод.

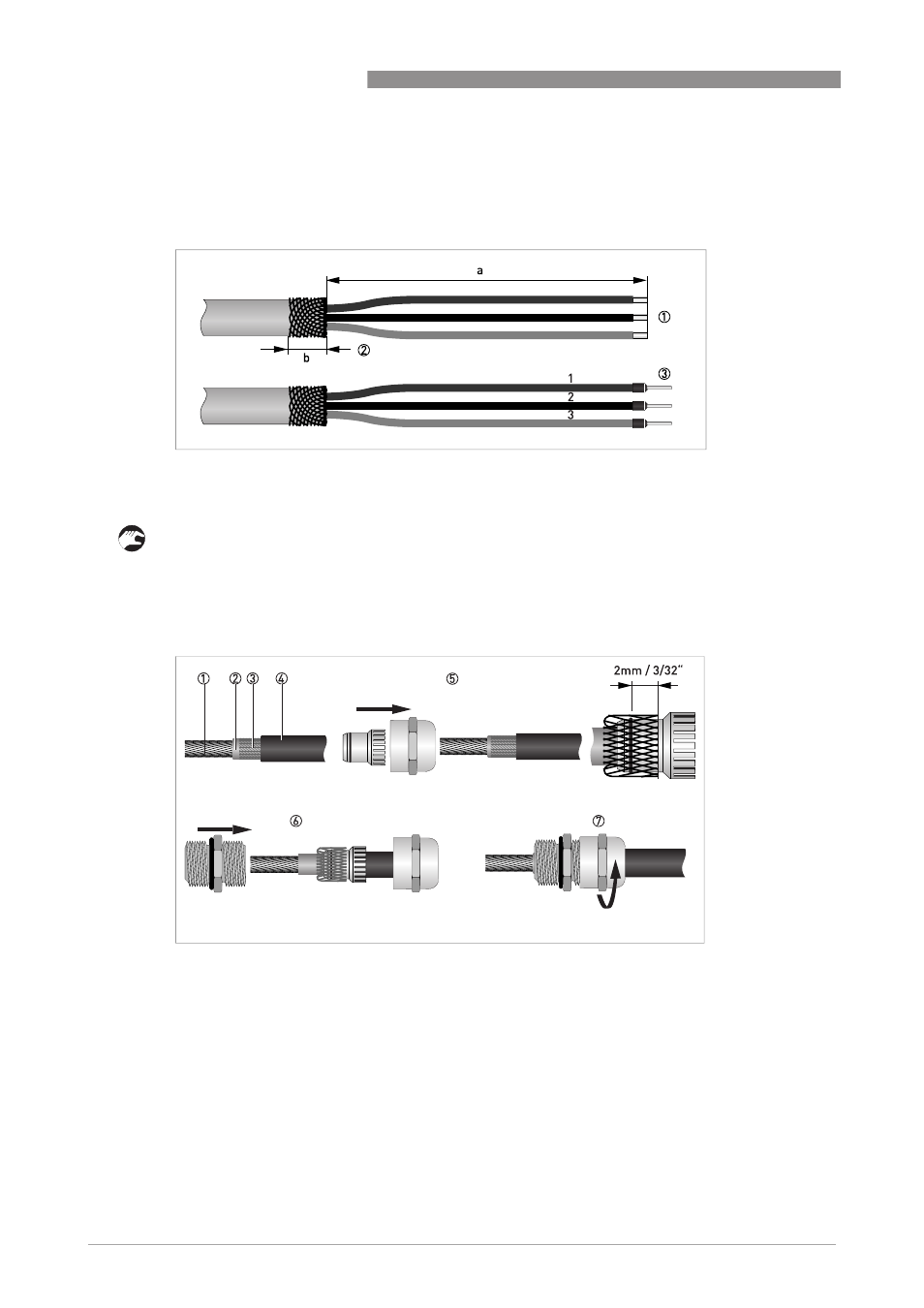

Подготовка интерфейсного кабеля
P
иcyнoк 4-33: Подготовка интерфейсного кабеля
a = 100
мм / 4"
b = 10
мм / 0,4"
Подключение экрана с помощью специального кабельного ввода
P
иcyнoк 4-34: Подключение экрана к специальному кабельному вводу
1 Жилы кабеля
2 Изоляция
3 Экран
4 Изоляция
5 Введите кабель в отверстие колпачковой гайки и уплотнительной вставки, а затем заверните экран поверх уплотнительной
вставки. Следите за тем, чтобы оплетка экрана выступала за уплотнительное кольцо на 2 мм / 3/32".
6 Вставьте уплотнительную вставку в корпус.
7 Затяните колпачковую гайку.
