Электрический монтаж – Инструкция по эксплуатации KROHNE IFC 300 Converter RU
Страница 44
4
Электрический монтаж
44
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.5.1
Подключение сигнальных кабелей и кабеля обмотки возбуждения к корпусу полевого
исполнения
• Электрическое подключение внешнего экрана сигнального кабеля А и (или) В к корпусу
выполняется с помощью обжимной скобы в кабельном вводе.
• Если используется экранированный кабель обмотки возбуждения, то экран НЕ разрешается
подключать к корпусу электронного конвертора.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
1 Открутите стопорный винт и снимите крышку корпуса.
2 Вставьте заранее подготовленные сигнальные кабели и кабель обмотки возбуждения в кабельные
вводы и подключите соответствующие заземляющие и сигнальные проводники.
3 Закрепите кабель обмотки возбуждения с помощью обжимной скобы. НЕ подключайте любой
имеющийся экран.
4 Зафиксируйте сигнальный кабель, используя обжимную скобу, Этим же обеспечится
подсоединение внешнего экрана к корпусу.
5 Закройте крышку корпуса и зафиксируйте ее стопорным винтом.
P

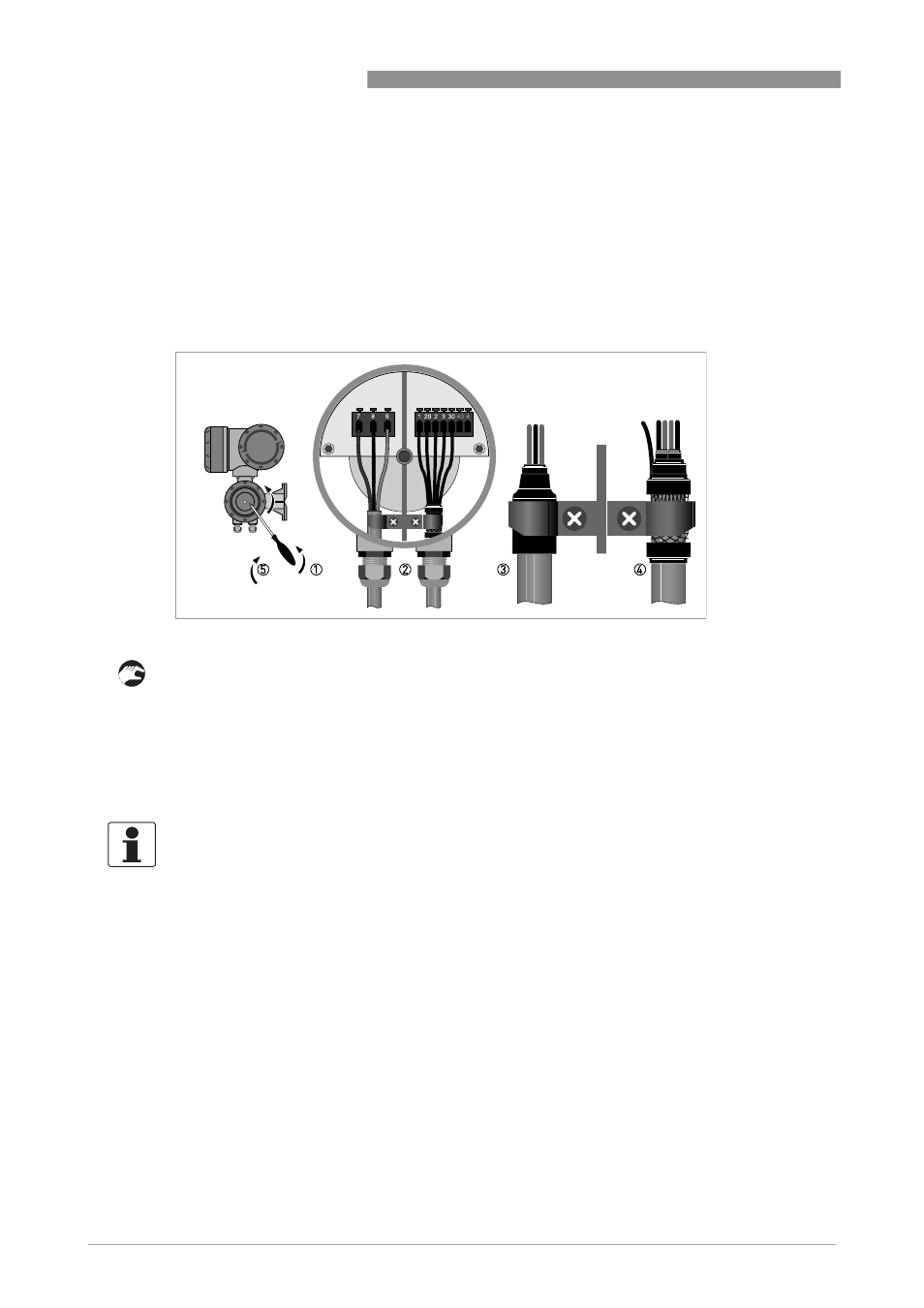

иcyнoк 4-13: Подключение сигнальных кабелей и кабеля обмотки возбуждения к корпусу полевого исполнения
Информация!
При каждом открытии крышки корпуса надлежит прочистить резьбу и нанести на нее смазку.
Применяйте только смазочные материалы, не содержащие смол и кислот.
Убедитесь в том, что прокладка корпуса установлена корректно, а также проверяйте ее на
наличие загрязнений и повреждений.
