Электрический монтаж
32
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
Корпус для настенного монтажа
• В исполнении для настенного монтажа внешний экран присоединяется к корпусу конвертора с
помощью многожильного заземляющего проводника (6).
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы
• Одноштыревой разъем 6,3 мм / 0,25", изоляция согласно DIN 46245 для проводников сечением от
0,5
до 1 мм
2
/
сортамент от AWG 20 до AWG 17
• Изоляционная трубка из ПВХ, Ш2,5 мм / 0,1"
• Термоусадочный кембрик
• Обжимной наконечник провода согласно DIN 46 228: E 1.5-8 для многожильного заземляющего
проводника (1)
• 2 обжимных кабельных наконечника согласно DIN 46 228: E 0.5-8 для изолированных
проводников
1 Зачистите проводник на отрезке a.
2 Обрежьте внутренний и внешний экран. Постарайтесь не повредить многожильные заземляющие
проводники (1) и (6).
3 Наденьте изоляционную трубку на многожильные заземляющие проводники.
4 Закрепите и обожмите одноштыревой разъем на многожильном заземляющем проводнике (6).
5 Закрепите обжимные наконечники на проводниках и многожильном заземляющем проводнике (1).
6 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.
P

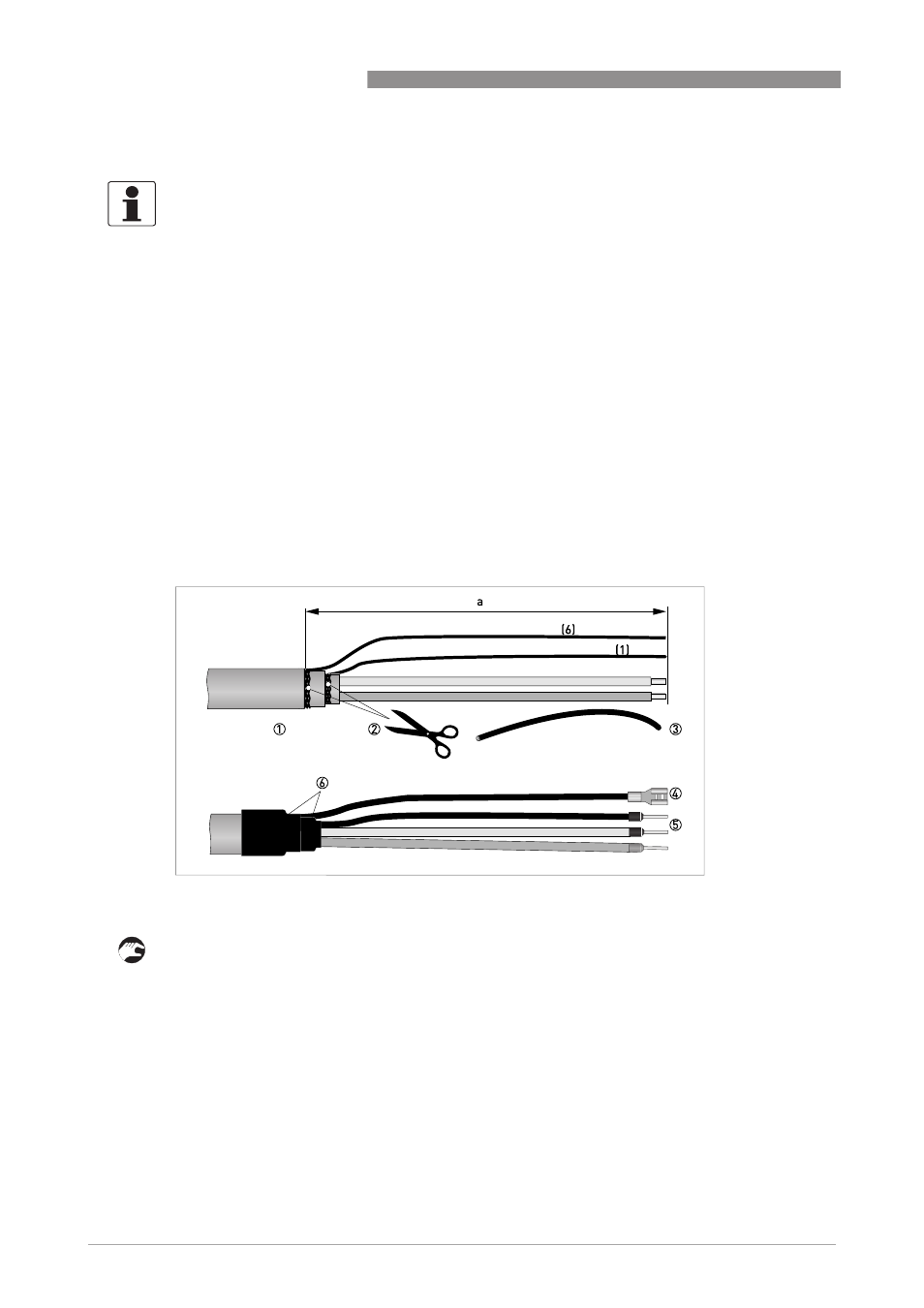

иcyнoк 4-3: Сигнальный кабель A, подготовка для корпуса настенного монтажа
a = 80
мм / 3,15"
