4
Электрический монтаж
46
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
4.5.3 Подключение сигнальных кабелей и кабеля обмотки возбуждения к корпусу для
монтажа в стойку 19" (28 TE)

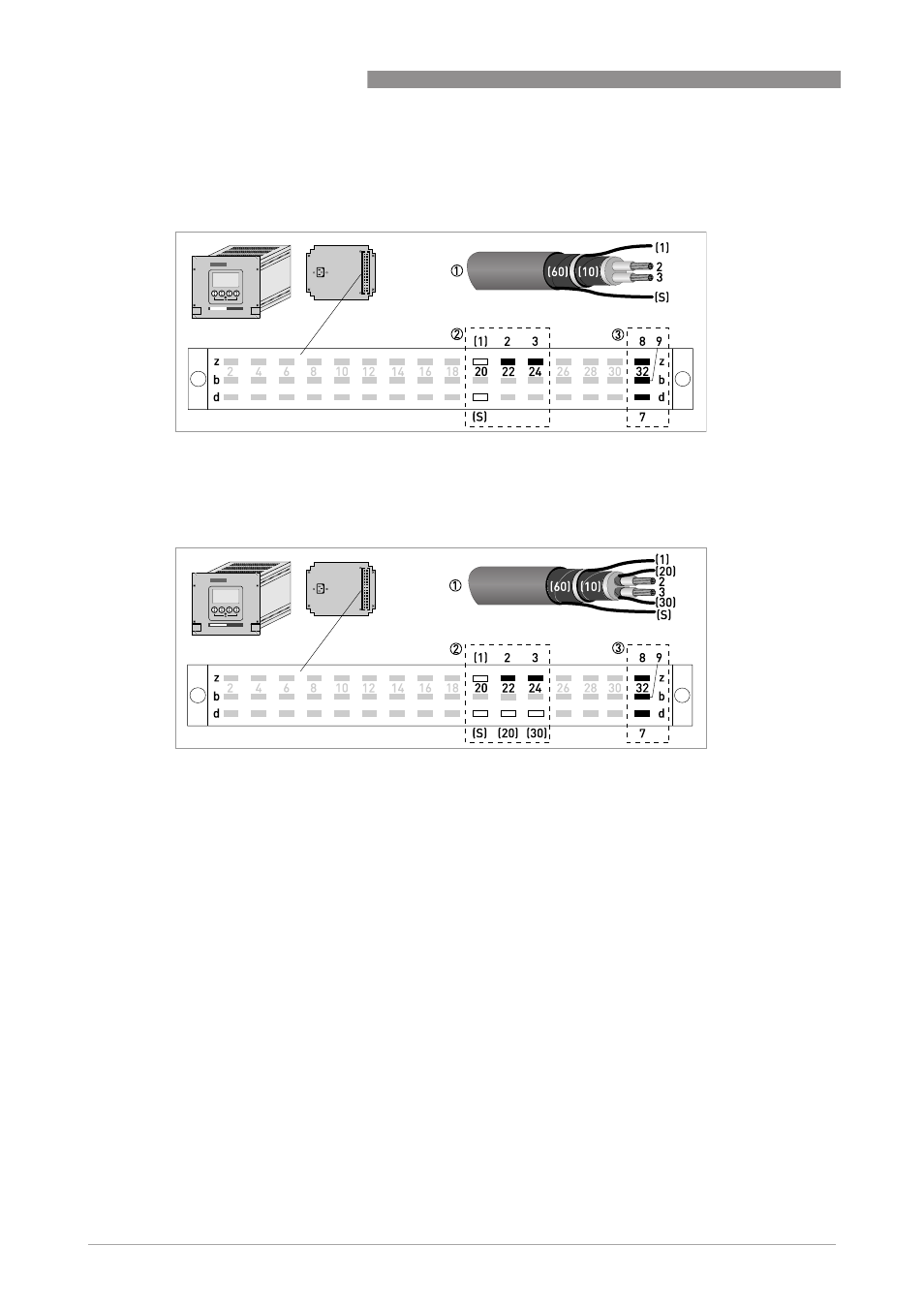

P иcyнoк 4-15: Подключение сигнального кабеля A и кабеля обмотки возбуждения
1 Сигнальный кабель A
2 Экран и изолированные проводники 2 и 3
3 Кабель обмотки возбуждения
P иcyнoк 4-16: Подключение сигнального кабеля B и кабеля обмотки возбуждения
1 Сигнальный кабель В
2 Экран и изолированные проводники 2 и 3
3 Кабель обмотки возбуждения
