Электрический монтаж
4
47
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.5.4
Подключение сигнальных кабелей и кабеля обмотки возбуждения к корпусу для
монтажа в стойку 19" (21 TE)
P

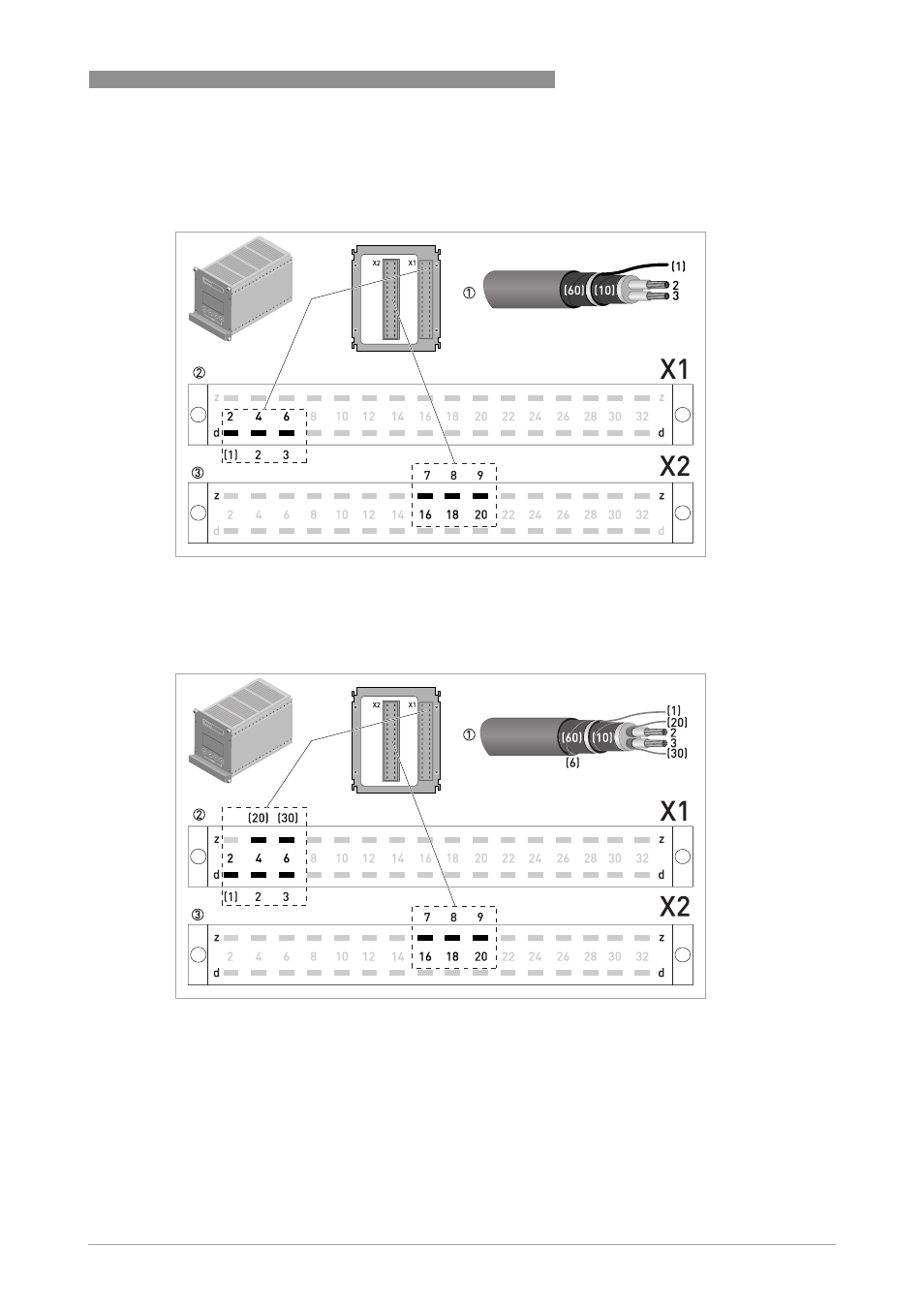

иcyнoк 4-17: Подключение сигнального кабеля A и кабеля обмотки возбуждения
1 Сигнальный кабель A
2 Экран и изолированные проводники 2 и 3
3 Кабель обмотки возбуждения
P
иcyнoк 4-18: Подключение сигнального кабеля B и кабеля обмотки возбуждения
1 Сигнальный кабель В
2 Экран и изолированные проводники 2 и 3
3 Кабель обмотки возбуждения
