Электрический монтаж
4
63
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.6.11
Подключение кабелей
P
иcyнoк 4-35: Электрические подключения
1 Для получения доступа к разъемам открутите крышку
2 Для получения доступа к разъемам открутите крышку
3 Кабель обмотки возбуждения
4 Интерфейсный кабель
5 Сигнальный кабель (DS или BTS)

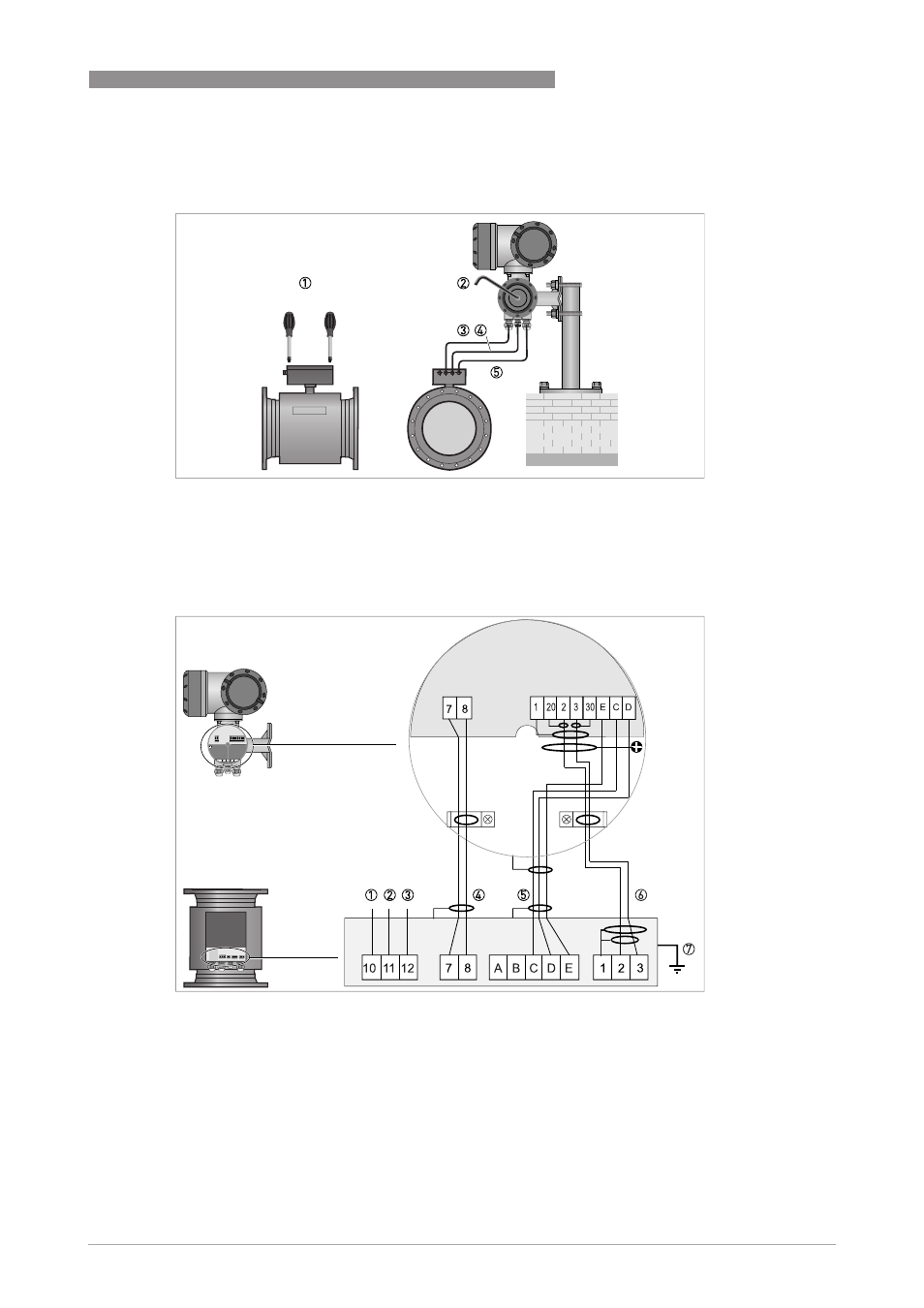

Схема подключения
P
иcyнoк 4-36: Схема подключения
1 Защитное заземление (PE)
2 Нейтраль электрической сети (N)
3 Фаза электрической сети (L)
4 Кабель обмотки возбуждения
5 Интерфейсный кабель
6 Сигнальный кабель. На схеме показан кабель BTS. Для кабеля DS не используйте разъемы 20 и 30.
7 Подключите корпус к защитному заземлению PE
