Электрический монтаж
4
57
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
1 Зачистите проводник на отрезке a.
2 Обрежьте внешний экран по размеру b и заверните его на внешнюю оболочку.
3 Обрежьте внутренний экран (10), многожильный заземляющий проводник (6) и экраны
изолированных проводников. Старайтесь не повредить многожильные заземляющие проводники
(1, 20, 30).
4 Наденьте кембрики на многожильные заземляющие проводники (1, 20, 30).
5 Закрепите обжимные кабельные наконечники на сигнальных и многожильных заземляющих
проводниках.
6 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
P

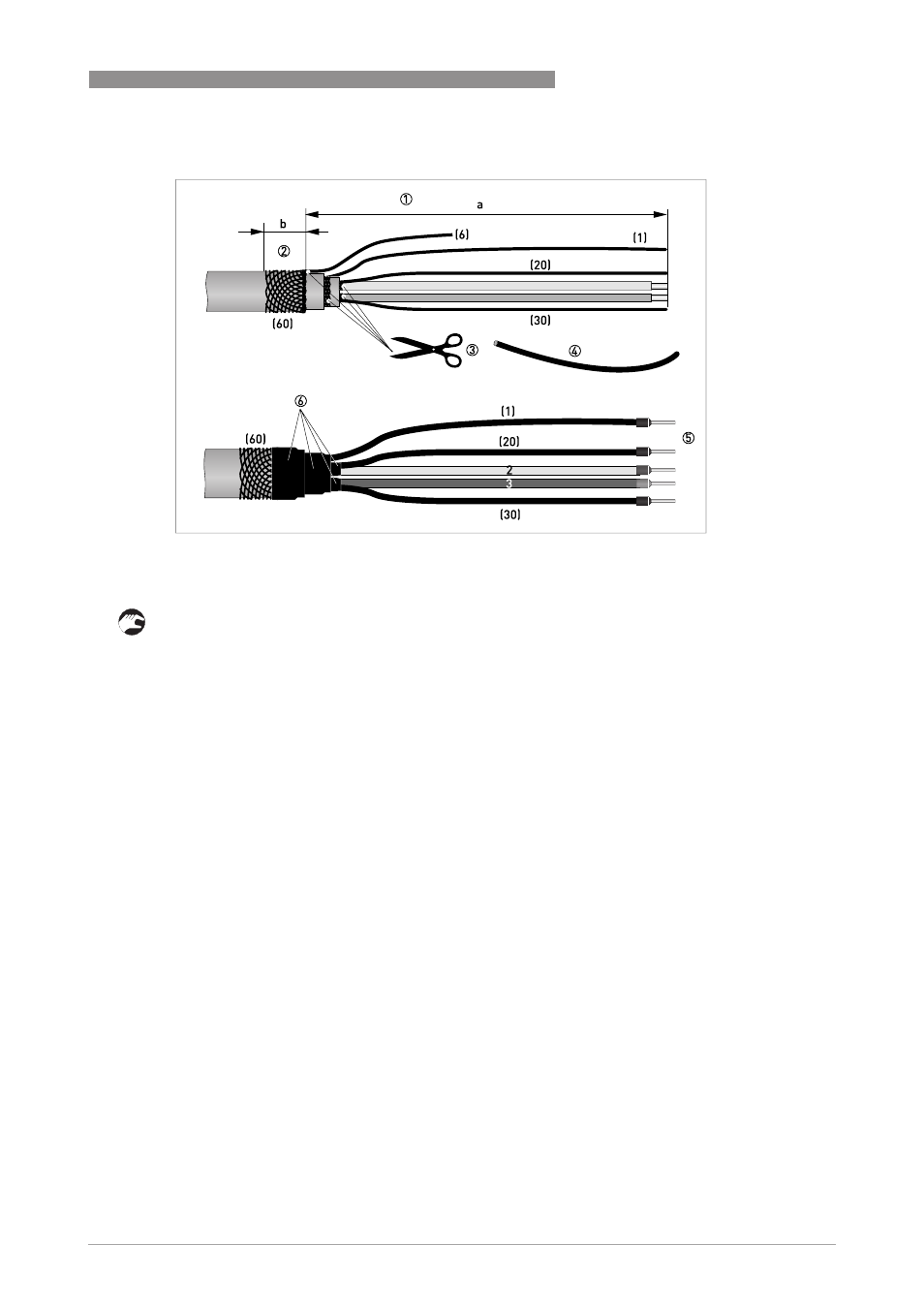

иcyнoк 4-27: Сигнальный кабель B, подготовка для корпуса полевого исполнения
a = 80
мм / 3,15"
b = 10
мм / 0,39"
