4.6.8 Подготовка кабеля обмотки возбуждения C для подключения к электронному
конвертору
• Кабель обмотки возбуждения C не входит в комплект поставки.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы:
• Двухпроводный экранированный кабель с медными жилами, обжатый термоусадочным
кембриком
• Обжимные кабельные наконечники согласно DIN 46 228: типоразмер выбирается в соответствии
с типом используемого кабеля и поперечным сечением проводников
1 Зачистите проводник на отрезке a.
2 Обрежьте внешний экран по размеру b и заверните его на внешнюю оболочку.
3 Закрепите обжимные кабельные наконечники на обоих проводниках
4 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
Опасность!
В качестве кабеля обмотки возбуждения используется двухпроводной экранированный кабель с
медными жилами. Экран ДОЛЖЕН быть подключен внутри корпуса первичного преобразователя и
электронного конвертора.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.

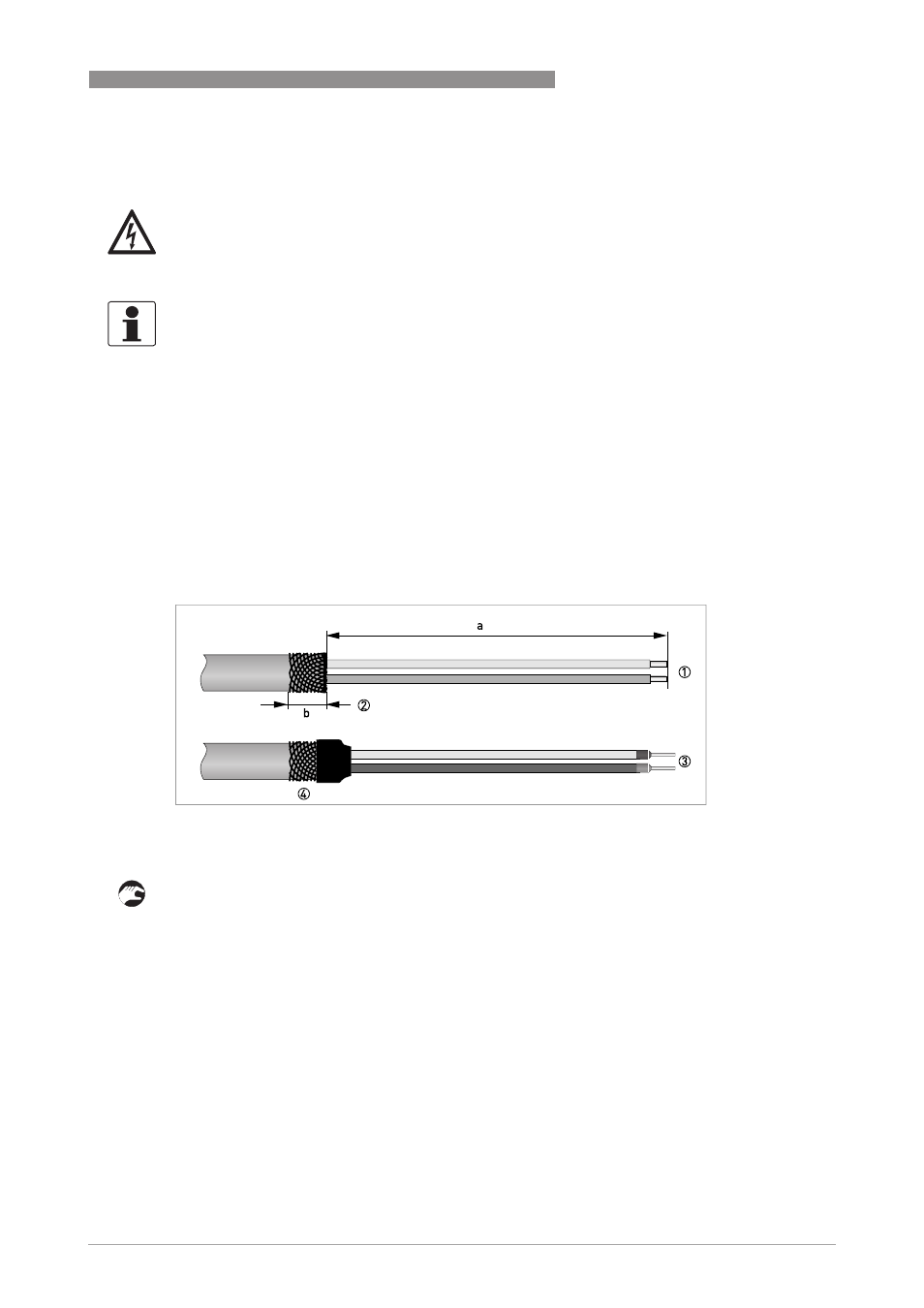

P иcyнoк 4-29: Подготовка кабеля обмотки возбуждения C
a = 80 мм / 3,15"
b = 10 мм / 0,4"
