Электрический монтаж
4
35
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
1 Зачистите проводник на отрезке a.
2 Обрежьте внешний экран по размеру b и заверните его на внешнюю оболочку.
3 Обрежьте внутренний экран, многожильный заземляющий проводник (6) и экраны изолированных
проводников. Постарайтесь не повредить многожильные заземляющие проводники (1, 20, 30).
4 Наденьте изоляционную трубку на многожильные заземляющие проводники (1, 20, 30).
5 Закрепите обжимные наконечники на проводниках и многожильных заземляющих проводниках.
6 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.

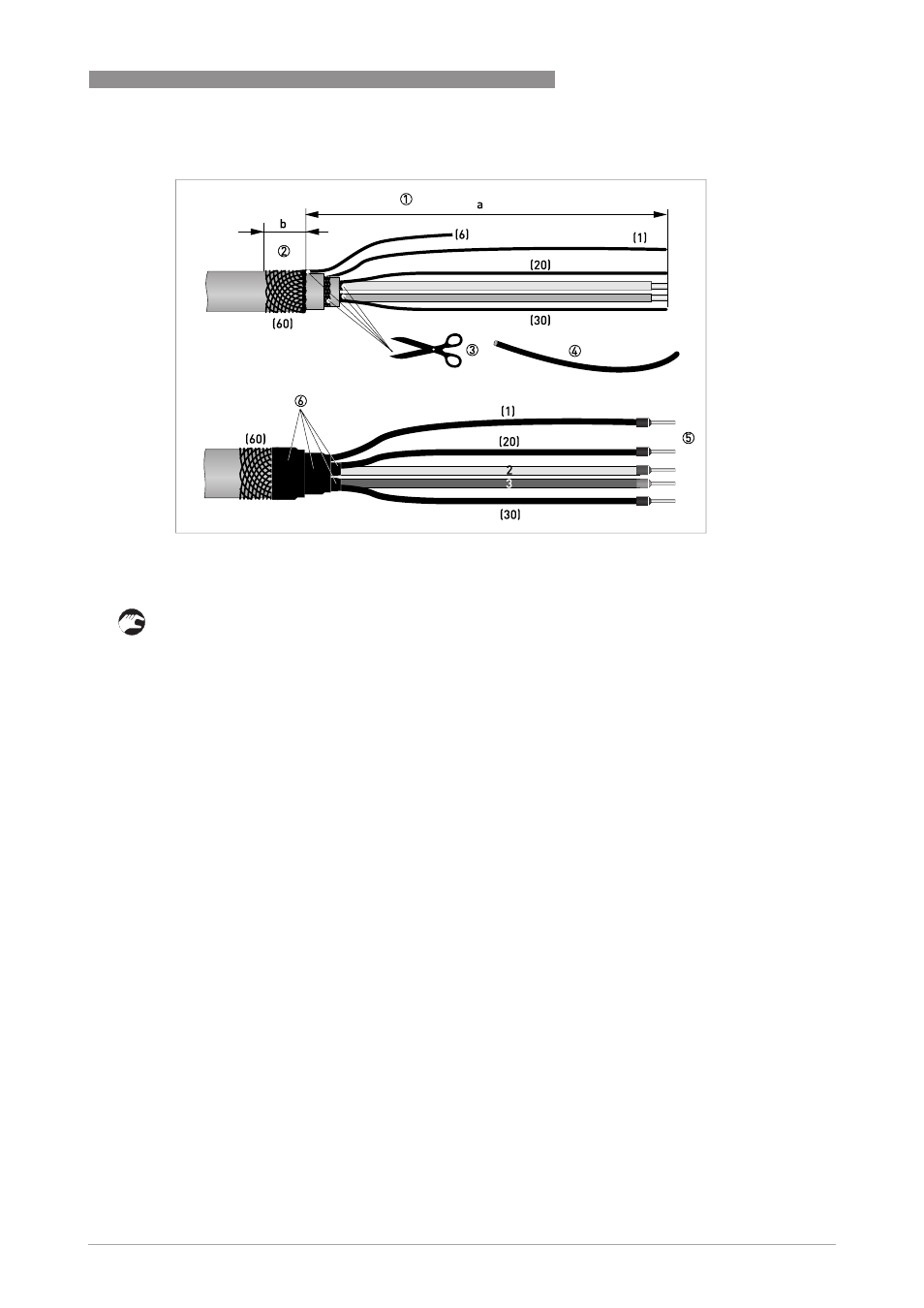

P иcyнoк 4-6: Сигнальный кабель B, подготовка для корпуса полевого исполнения
a = 80 мм / 3,15"
b = 10 мм / 0,39"
