4
Электрический монтаж
64
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
Датчики расхода с категорией пылевлагозащиты IP 68 вскрывать нельзя. Кабели подключаются на
заводе и имеют следующую маркировку.

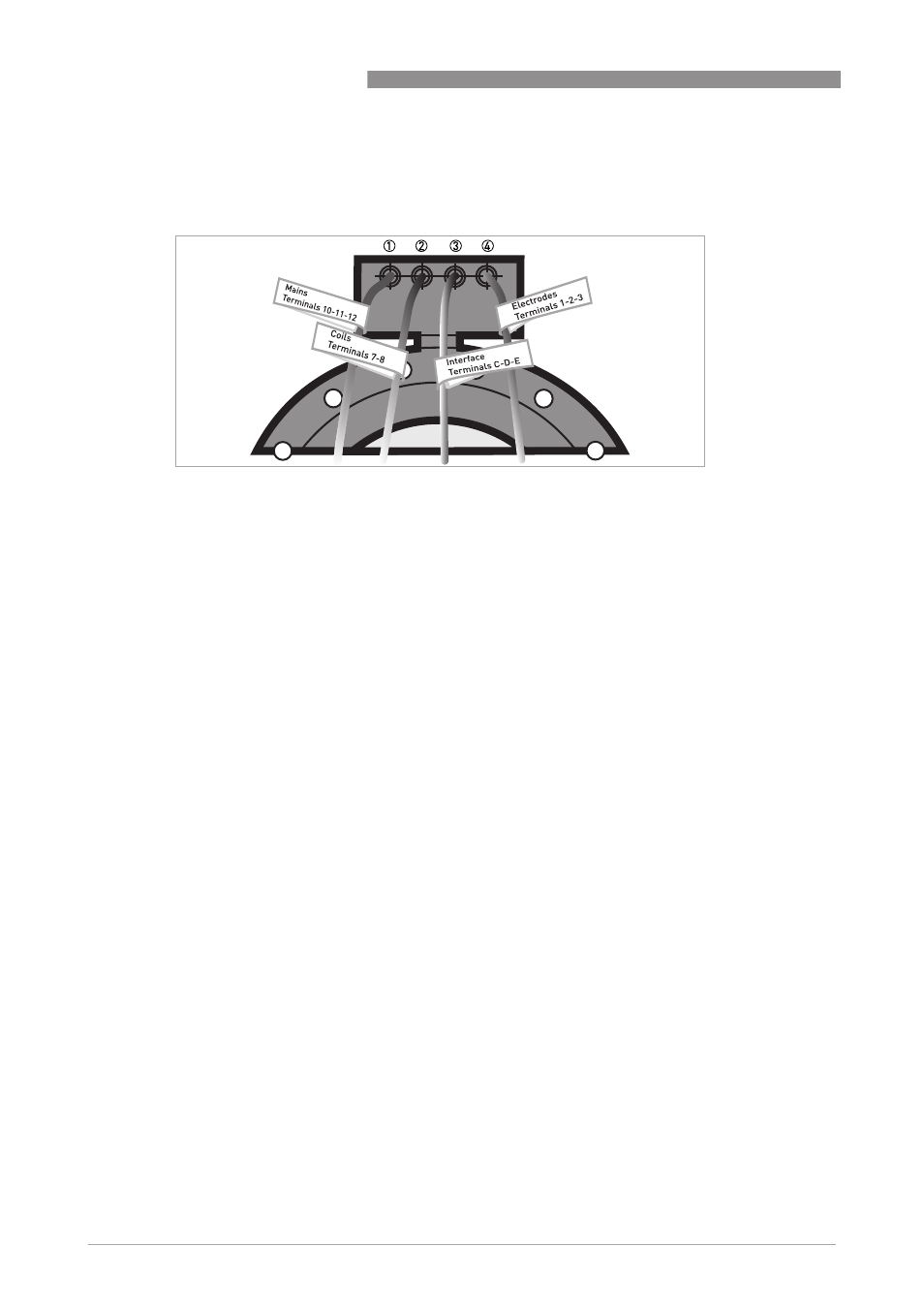

P иcyнoк 4-37: Маркированные кабели для версий исполнения IP 68
1 Электропитание (10 = бесцветный, 11 = синий, 12 = коричневый)
2 Обмотка возбуждения (7 = белый, 8 = зеленый, коричневый не используется)
3 Шина данных (черные провода, C = маркировка "1", D = маркировка "2", E = маркировка "3")
4 Электроды (1 = бесцветный, 2 = белый, 3 = красный)
