4
Электрический монтаж
60
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
4.6.9 Подготовка кабеля обмотки возбуждения C для подключения к первичному
преобразователю
• Кабель обмотки возбуждения не входит в комплект поставки.
• В клеммном отсеке конвертора внешний экран экран кабеля подключается к корпусу с помощью
обжимной скобы.
• Экран кабеля подключается к корпусу первичного преобразователя с помощью специального
кабельного ввода.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы
• Экранированный двухпроводный кабель с медными жилами
• Кембрик, размер соответствует используемому кабелю
• Термоусадочный кембрик
• Обжимные кабельные наконечники согласно DIN 46 228: типоразмер выбирается в соответствии
с типом используемого кабеля и поперечным сечением проводников
1 Зачистите проводник на отрезке a.
2 Обрежьте внешний экран по размеру b и заверните его на внешнюю оболочку.
3 Закрепите обжимные кабельные наконечники на обоих проводниках.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.

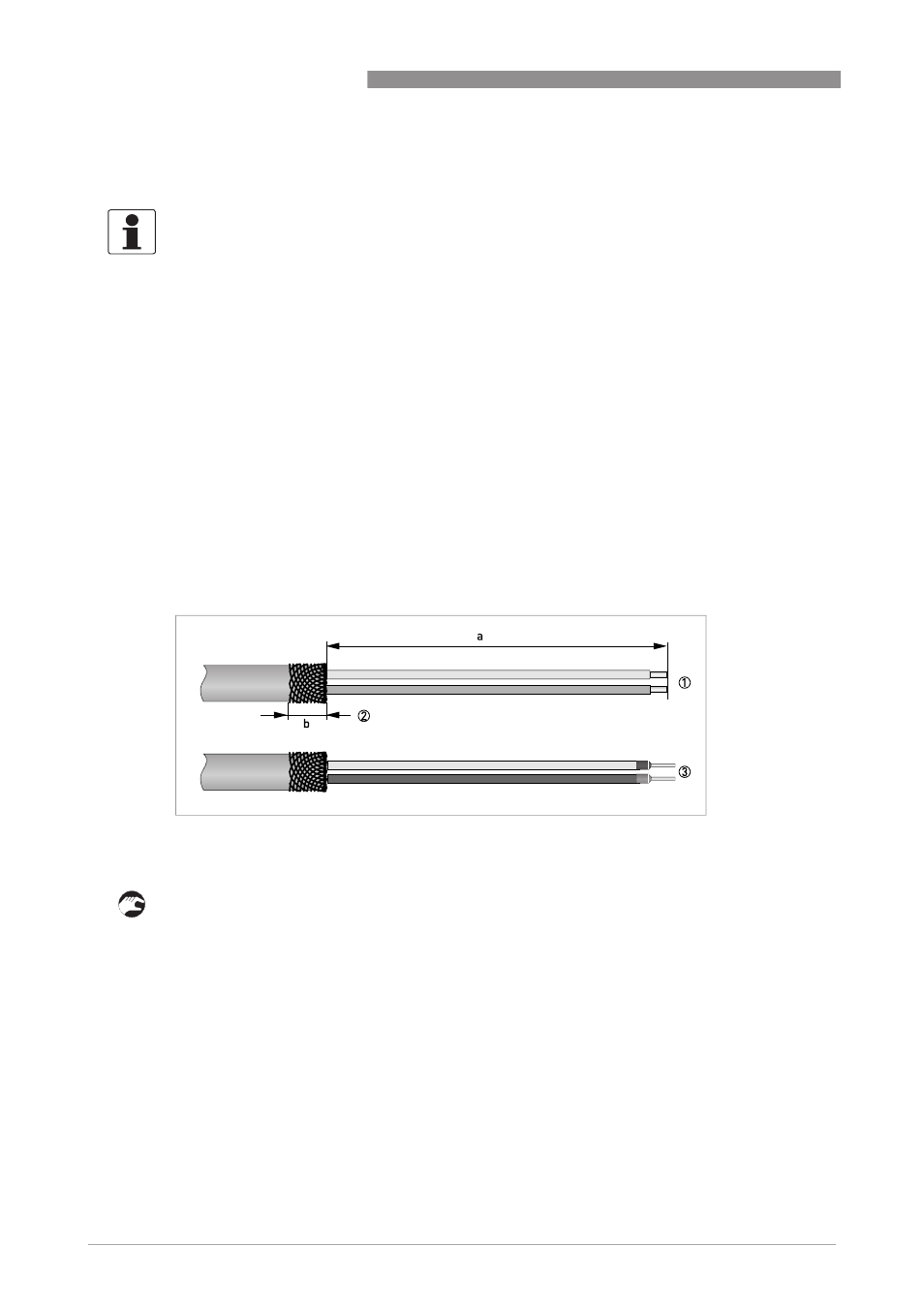

P иcyнoк 4-30: Подготовка кабеля обмотки возбуждения C
a = 125 мм / 5"
b = 10 мм / 0,4"
