Электрический монтаж
4
55
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.6.4
Подготовка сигнального кабеля А для подключения к первичному преобразователю
Необходимые материалы
• Изоляционная трубка из ПВХ, Ш2,0 - Ш2,5 мм / 0,08 - 0,1"
• Термоусадочный кембрик
• Обжимной кабельный наконечник в соответствии с DIN 46 228: E 1.5-8 для скрученных
многожильных заземляющих проводников (1) и (6)
• 2 обжимных кабельных наконечника в соответствии с DIN 46 228: E 0.5-8 для изолированных
проводников (2, 3)
1 Зачистите проводник на отрезке a.
2 Обрежьте внешние экраны (60) и (10). Старайтесь не повредить многожильные заземляющие
проводники (1) и (6).
3 Скрутите многожильные заземляющие проводники (6) внешнего экрана с заземляющим
проводником (1) внутреннего экрана (10).
4 Наденьте кембрики на многожильные заземляющие проводники (1) и (6).
5 Закрепите обжимные кабельные наконечники на проводниках 2 и 3, и многожильных заземляющих
проводниках (1) и (6).
6 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.
P

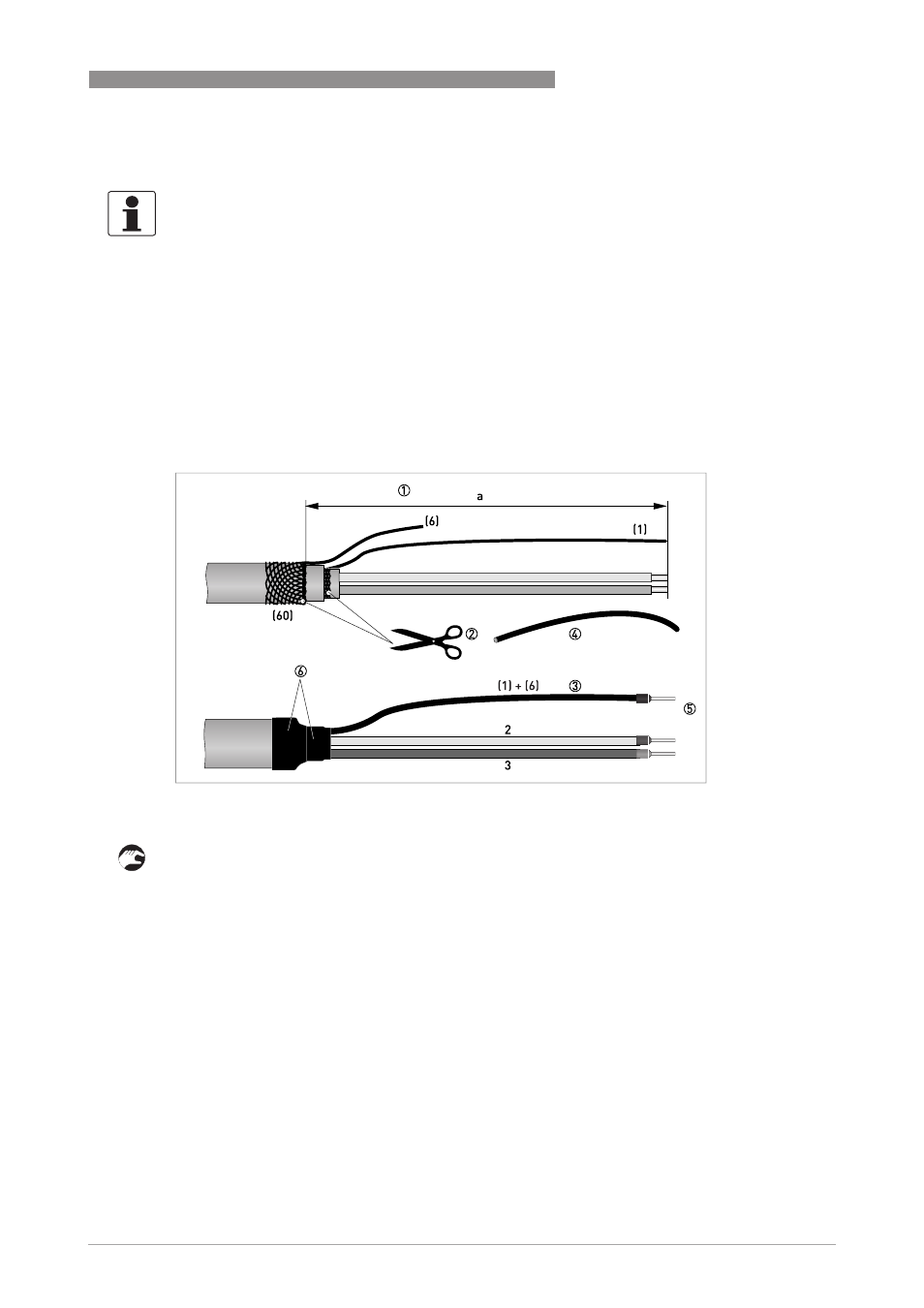

иcyнoк 4-25: Подготовка сигнального кабеля А для подключения к первичному преобразователю
a = 50
мм / 2"
