Электрический монтаж
4
81
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.11.3
Электрическое подключение входных и выходных сигналов к корпусу для монтажа в
стойку 19" (28 TE)
• При работе на частоте выше 100 Гц необходимо использовать экранированные кабели для
снижения влияния электрических помех (ЭМС).
• Клемма A+ используется только в базовой версии.
• Подключите проводники к вилке многополюсного разъема в соответствии с рисунком.
• Экран сигнального кабеля подключается к контакту S.
• Вставьте вилку в разъем.
Опасность!
Проведение любых работ, связанных с электрическим монтажом оборудования, допускается
только при отключенном электропитании. Обратите внимание на значения напряжения,
приведенные на шильде прибора!
P

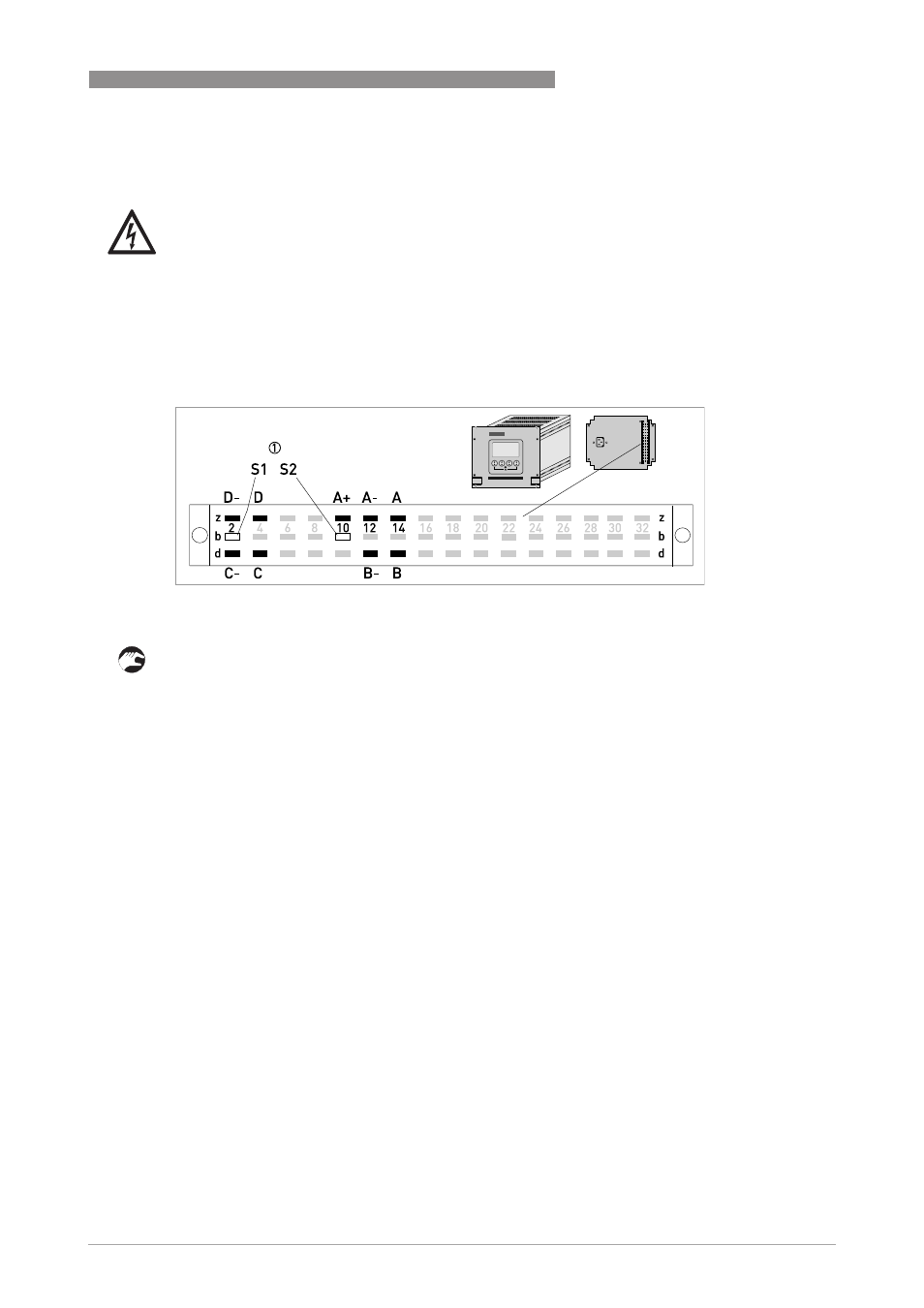

иcyнoк 4-41: Клеммный отсек для входных и выходных сигналов корпуса для монтажа в стойку
1 Экран
