Электрический монтаж
4
101
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
Активный токовый вход, входные / выходные сигналы искробезопасного исполнения Ex i
• U
встр, ном
= 20 В пост. тока
• I ≤ 22 мА
• U
0, мин
= 14 В при I ≤ 22 мА
• В случае короткого замыкания подача напряжения прекращается.
• Символом X обозначаются соединительные клеммы A или B, в зависимости от версии
исполнения электронного конвертора.
Пассивный токовый вход, входные / выходные сигналы искробезопасного исполнения Ex i
• U
внеш
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0, макс
= 4 В при I ≤ 22 мА
• Символом X обозначаются соединительные клеммы A или B, в зависимости от версии
исполнения электронного конвертора.

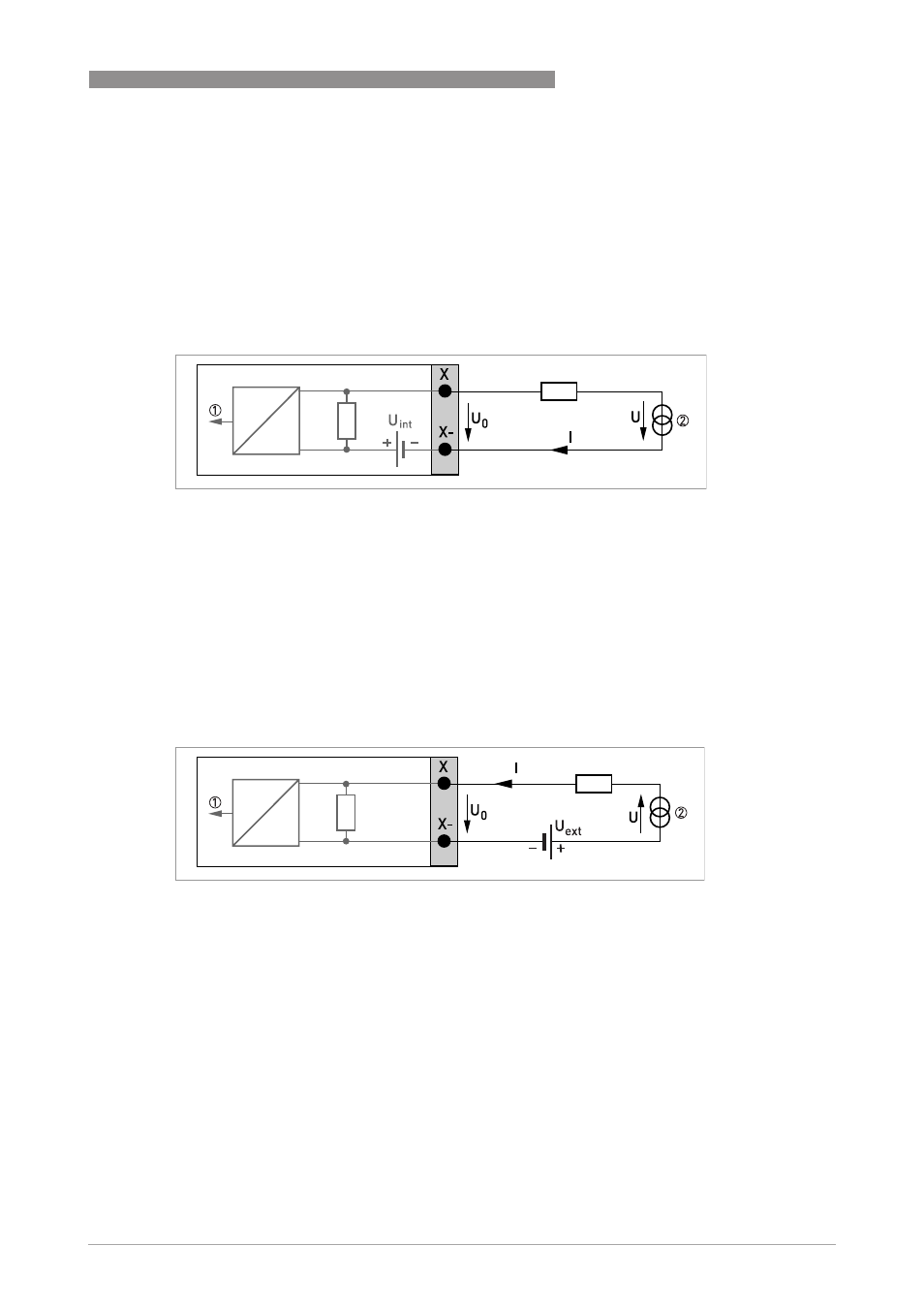

P иcyнoк 4-66: Активный токовый вход IIn
a
1 Сигнал
2 Двухпроводный измерительный преобразователь (например, температурный)
P иcyнoк 4-67: Пассивный токовый вход IIn
p
1 Сигнал
2 Двухпроводный измерительный преобразователь (например, температурный)
