Описание прибора
2
17
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
2.2.2
Корпус для настенного монтажа
1 Поверните стопорный винт вправо и откройте крышку.
P

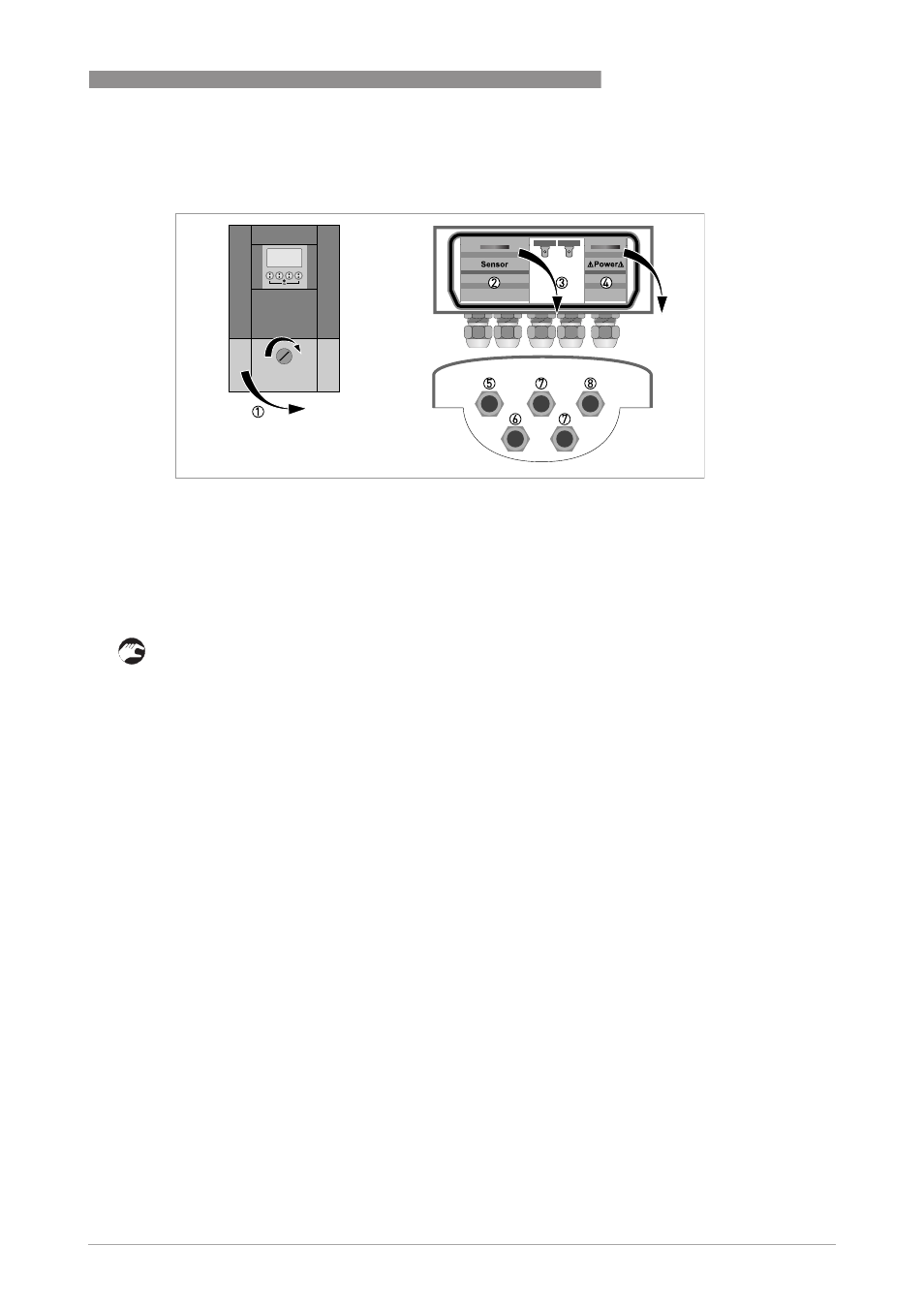

иcyнoк 2-4: Устройство корпуса в исполнении для настенного монтажа
1 Крышка для клеммного отсека
2 Клеммный отсек для приема сигнала от первичного преобразователя
3 Клеммный отсек для входных и выходных сигналов
4 Клеммный отсек с защитной крышкой для подключения источника электропитания (защита от поражения электрическим током)
5 Кабельный ввод для сигнального кабеля
6 Кабельный ввод для кабеля обмотки возбуждения
7 Кабельный ввод для входных и выходных сигналов
8 Кабельный ввод для источника электропитания
