Электрический монтаж – Инструкция по эксплуатации KROHNE IFC 300 Converter RU
Страница 37
Электрический монтаж
4
37
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.4.6
Длина сигнального кабеля В
Информация!
При температуре измеряемой среды выше 150°C / 300°F необходимо использовать специальный
сигнальный кабель и дополнительный разъем типа ZD. Они легко адаптируются в электрическую
схему подключения прибора.
Первичный
преобразователь
Типоразмер
Мин.
электропроводность
[
мкСм/см]
Кривая для
сигнального кабеля B
DN [
мм]
[
дюймы]
OPTIFLUX 1000 F
10...150
3/8...6
5
B2
OPTIFLUX 2000 F
25...150
1...6
20
B3
200...2000
8...80
20
B4
OPTIFLUX 4000 F
2,5...6
1/10...1/6
10
B1
10...150
3/8...6
1
B3
200...2000
8...80
1
B4
OPTIFLUX 5000 F
2,5
1/10
10
B1
4...15
1/6...1/2
5
B2
25...100
1...4
1
B3
150...250
6...10
1
B4
OPTIFLUX 6000 F
2,5...15
1/10...1/2
10
B1
25...150
1...6
1
B3
WATERFLUX 3000 F
25...600
1...24
20
B1
P

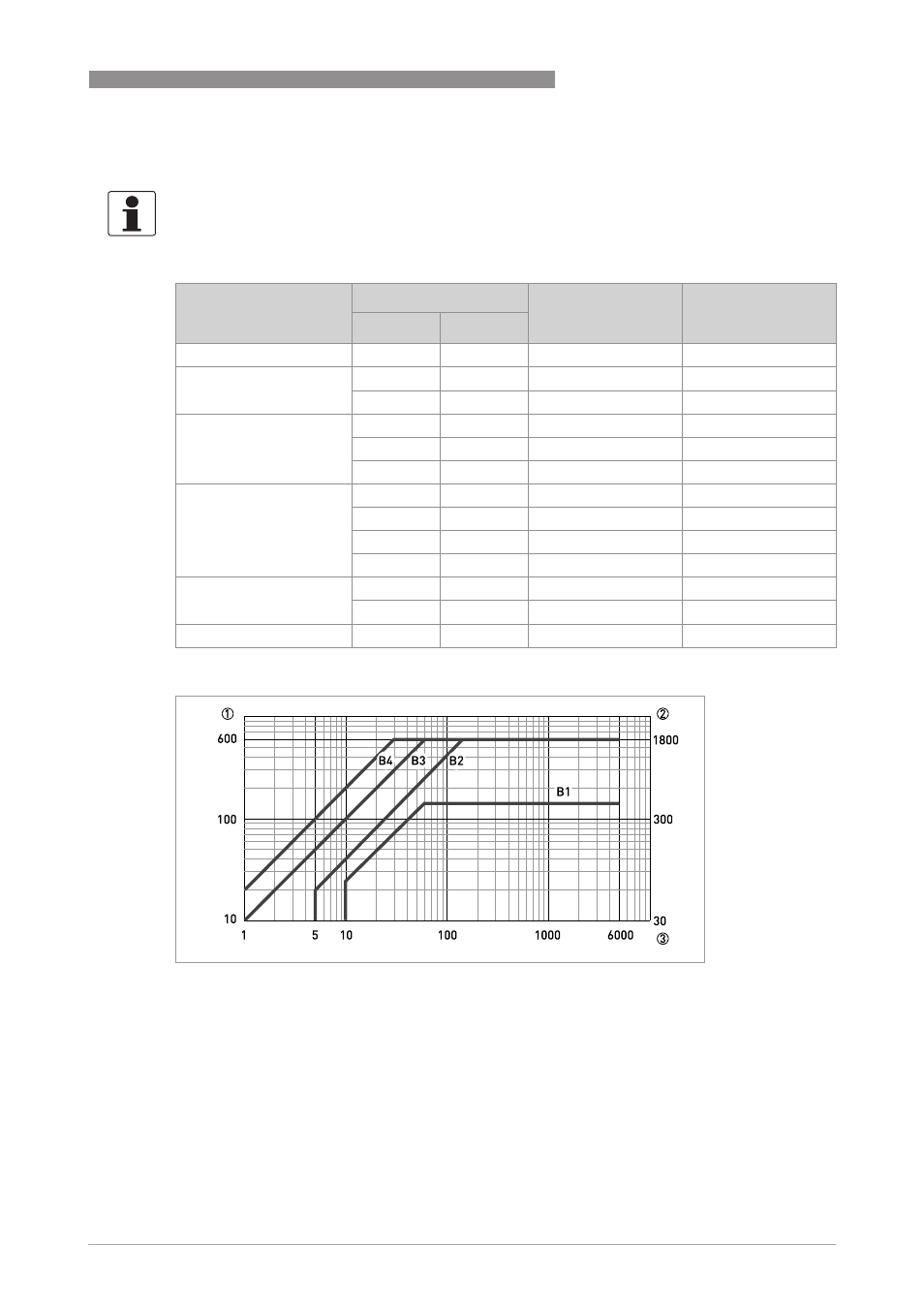

иcyнoк 4-8: Максимальная длина сигнального кабеля B
1 Максимальная длина сигнального кабеля B между первичным преобразоваелем и электронным конвертором [м]
2 Максимальная длина сигнального кабеля B между первичным преобразоваелем и электронным конвертором [футы]
3 Электрическая проводимость измеряемой среды [мкСм/см]
