Электрический монтаж – Инструкция по эксплуатации KROHNE IFC 300 Converter RU
Страница 92
4
Электрический монтаж
92
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
Активный выход состояния / предельный выключатель, модульная версия входных /
выходных сигналов
• Соблюдайте полярность подключений.
• U
встр.
= 24
В пост. тока
• I ≤ 20 мА
• R
L
≤ 47 кОм
• разомкнут:
I
≤ 0,05 мА
замкнут:
U
0,
ном
= 24
В при I = 20 мА
• Символом X обозначаются соединительные клеммы A, B или D, в зависимости от версии
исполнения электронного конвертора.
Пассивный выход состояния / предельный выключатель, модульная версия входных /
выходных сигналов
• Независимость от полярности подключения.
• U
внеш.
= 32
В пост. тока
• I ≤ 100 мА
• R
L,
макс
= 47
кОм
R
L,
мин
= (U
внеш
- U
0
) / I
макс
• разомкнут:
I
≤ 0,05 мА при U
встр
= 32
В пост. тока
замкнут:
U
0,
макс
= 0,2
В при I
≤ 10 мА
U
0,
макс
= 2
В при I
≤ 100 мА
• Выход разомкнут, когда питание прибора отключено.
• Символом X обозначаются соединительные клеммы A, B или D, в зависимости от версии
исполнения электронного конвертора.
P

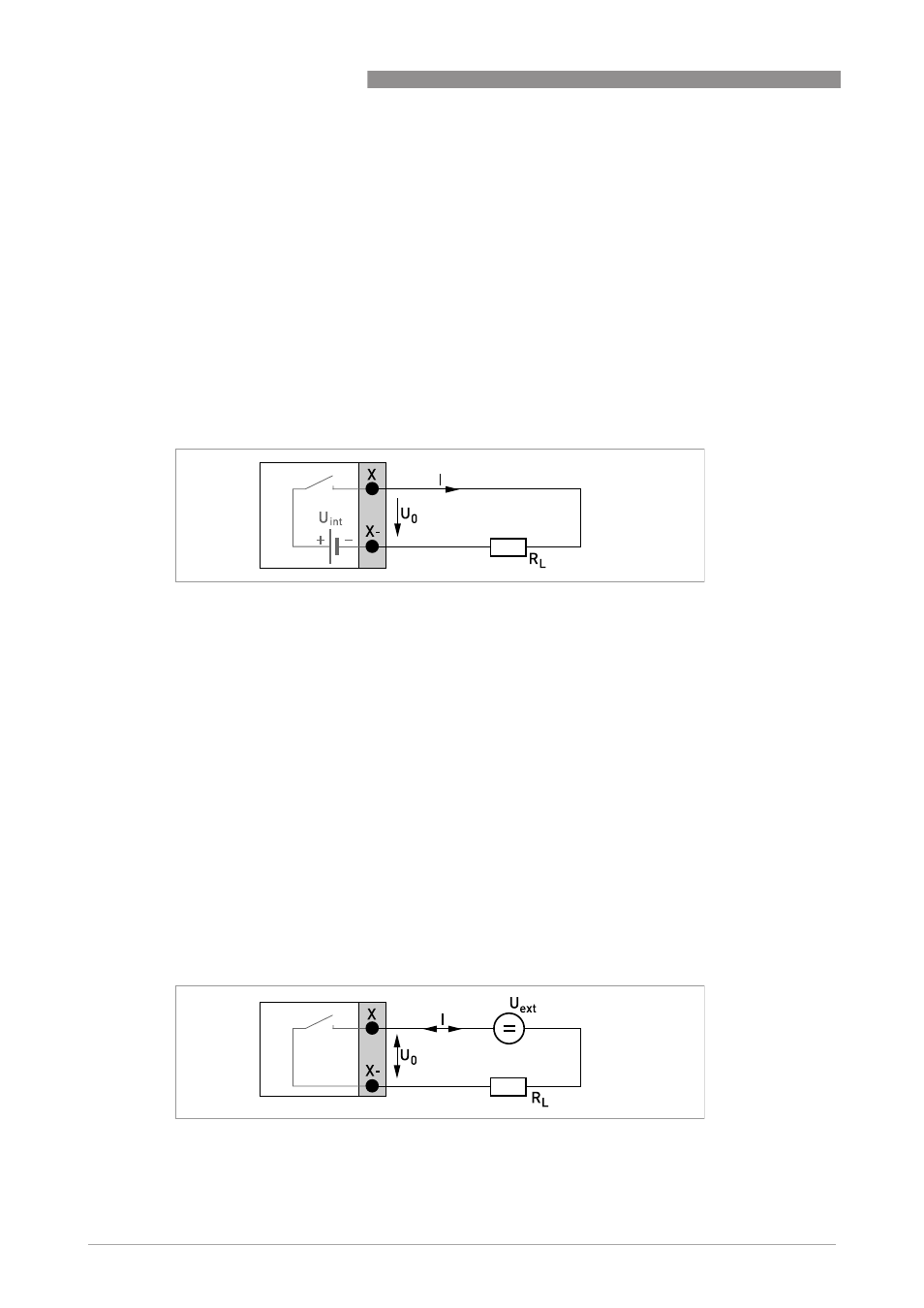

иcyнoк 4-54: Активный выход состояния / предельный выключатель S
a
P
иcyнoк 4-55: Пассивный выход состояния / предельный выключатель S
p
