4
Электрический монтаж
56
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.6.5
Устройство сигнального кабеля B (тип BTS 300)
• Сигнальный кабель B имеет тройную изоляцию и предназначен для передачи сигнала между
первичным преобразователем и электронным конвертором.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
4.6.6
Подготовка сигнального кабеля B для подключения к электронному конвертору
Корпус полевого исполнения
• В корпусе полевого исполнения внешний экран (60) присоединяется к корпусу конвертора с
помощью зажимной скобы.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы
• Изоляционная трубка из ПВХ, Ш2,0...2,5 мм / 0,08...0,1"
• Термоусадочный кембрик
• Обжимной кабельный наконечник в соответствии с DIN 46 228: E 1.5-8 для многожильного
заземляющего проводника (1)
• 4 обжимных кабельных наконечника в соответствии с DIN 46 228: E 0.5-8 для изолированных
проводников 2 и 3, а также многожильных заземляющих проводников (20, 30)
P

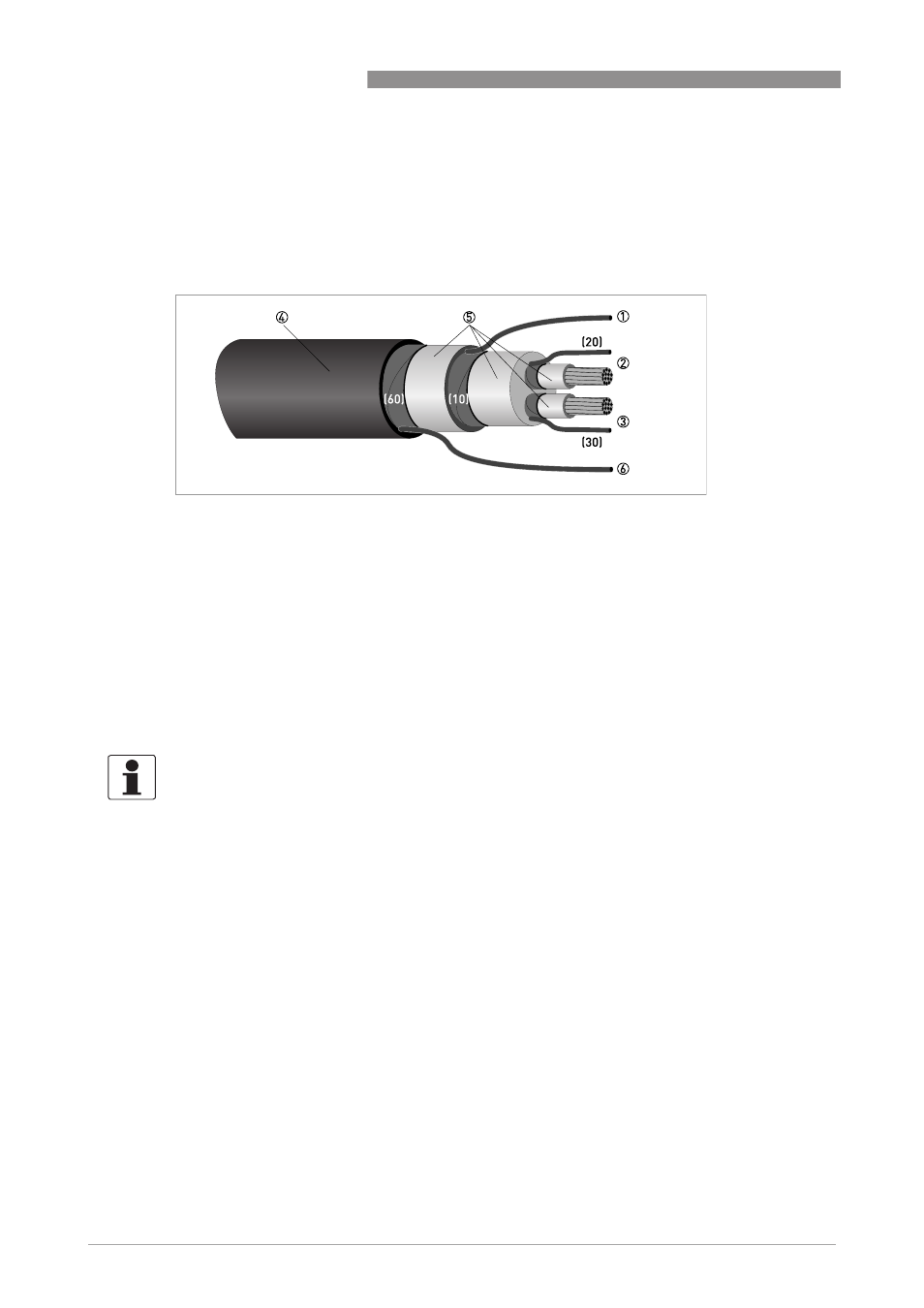

иcyнoк 4-26: Устройство сигнального кабеля B
1 Многожильный заземляющий проводник внутреннего экрана (10), 1,0 мм
2
,
медный / AWG 17 (не изолированый и без защитного
покрытия)
2 Изолированный проводник (2), 0,5 мм
2
,
медный / сортамент AWG 20, с многожильным заземляющим проводником (20) в
качестве экрана
3 Изолированный проводник (3), 0,5 мм
2
,
медный / сортамент AWG 20, с многожильным заземляющим проводником (30) в
качестве экрана
4 Внешний экран
5 Слои изоляции
6 Многожильный заземляющий проводник (6) для внешнего экрана (60), 0,5 мм
2
,
медный / сортамент AWG 20 (не изолированный
и без защитного покрытия)
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.
