4
Электрический монтаж
50
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.5.7
Схема подключения первичного преобразователя, исполнение для монтажа в стойку
19" (28 TE)
• Если используется экранированный кабель обмотки возбуждения, то экран НЕ разрешается
подключать к корпусу электронного конвертора.
• Внешний экран сигнального кабеля подключается к корпусу электронного конвертора с помощью
многожильного заземляющего проводника.
• Радиус изгиба сигнального кабеля и кабеля обмотки возбуждения: ≥ 50 мм / 2”
• Следующий чертеж является схематичным. Расположение клемм зависит от версии исполнения
прибора.
Опасность!
Заземление устройства следует выполнять в соответствии с предписаниями и инструкциями в
целях обеспечения защиты обслуживающего персонала от поражения электрическим током.
P

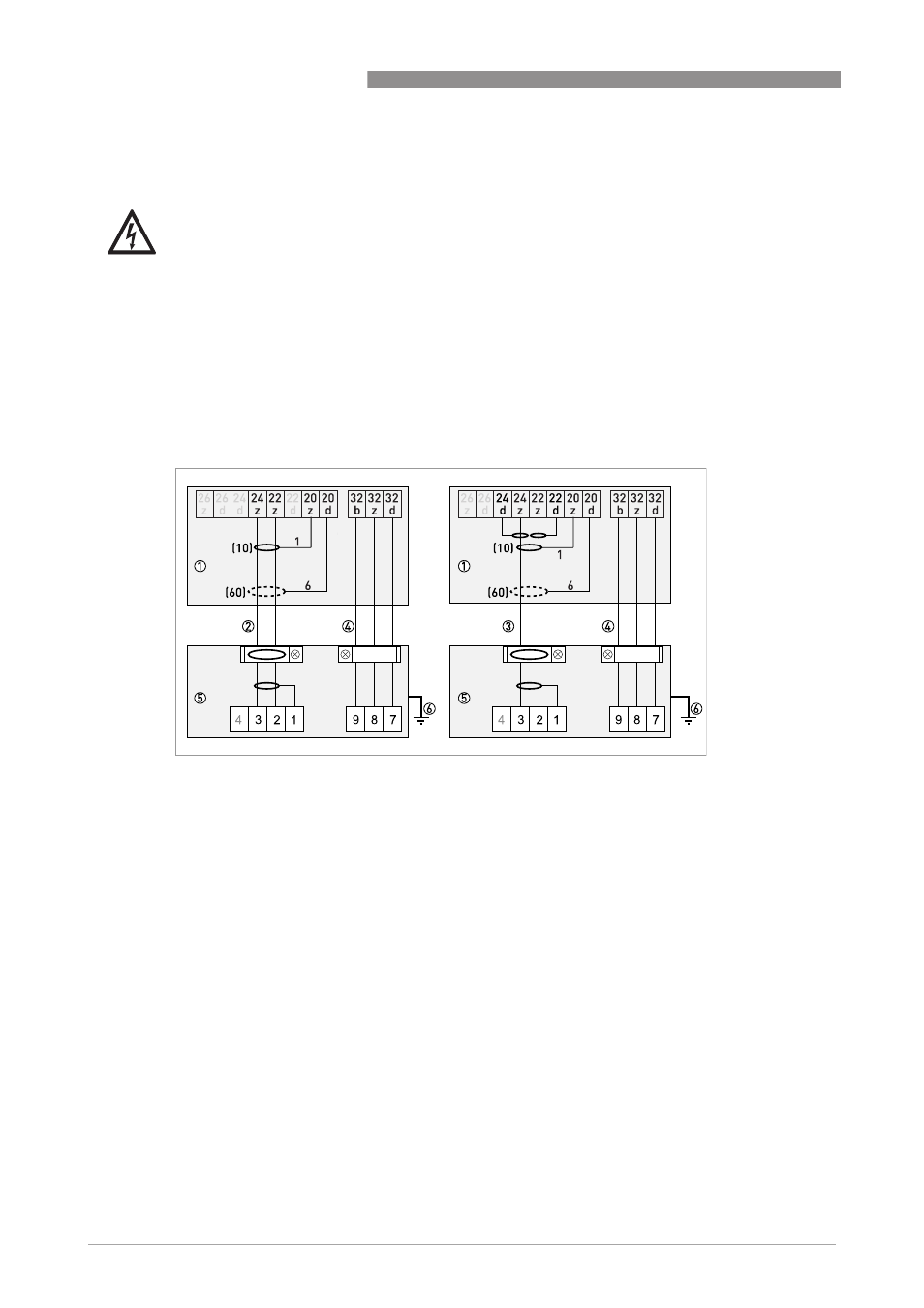

иcyнoк 4-21: Схема подключения первичного преобразователя, исполнение для монтажа в стойку 19" (28 TE)
1 Клеммный отсек в корпусе электронного конвертора для подключения сигнального кабеля и кабеля обмотки возбуждения.
2 Сигнальный кабель A
3 Сигнальный кабель В
4 Кабель обмотки возбуждения C
5 Клеммная коробка первичного преобразователя
6 Клемма функционального заземления FE
