Электрический монтаж
4
33
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.4.3
Длина сигнального кабеля А
Информация!
При температуре измеряемой среды выше 150°C / 300°F необходимо использовать специальный
сигнальный кабель и дополнительный разъем типа ZD. Они легко адаптируются в электрическую
схему подключения прибора.
Первичный
преобразователь
Типоразмер
Мин.
электропроводность
[
мкС/см]
Кривая для
сигнального кабеля А
DN [
мм]
[
дюймы]
OPTIFLUX 1000 F
10...150
3/8...6
5
A1
OPTIFLUX 2000 F
25...150
1...6
20
A1
200...2000
8...80
20
A2
OPTIFLUX 4000 F
2,5...150
1/10...6
1
A1
200...2000
8...80
1
A2
OPTIFLUX 5000 F
2,5...100
1/10...4
1
A1
150...250
6...10
1
A2
OPTIFLUX 6000 F
2,5...150
1/10...6
1
A1
WATERFLUX 3000 F
25...600
1...24
20
A1
P

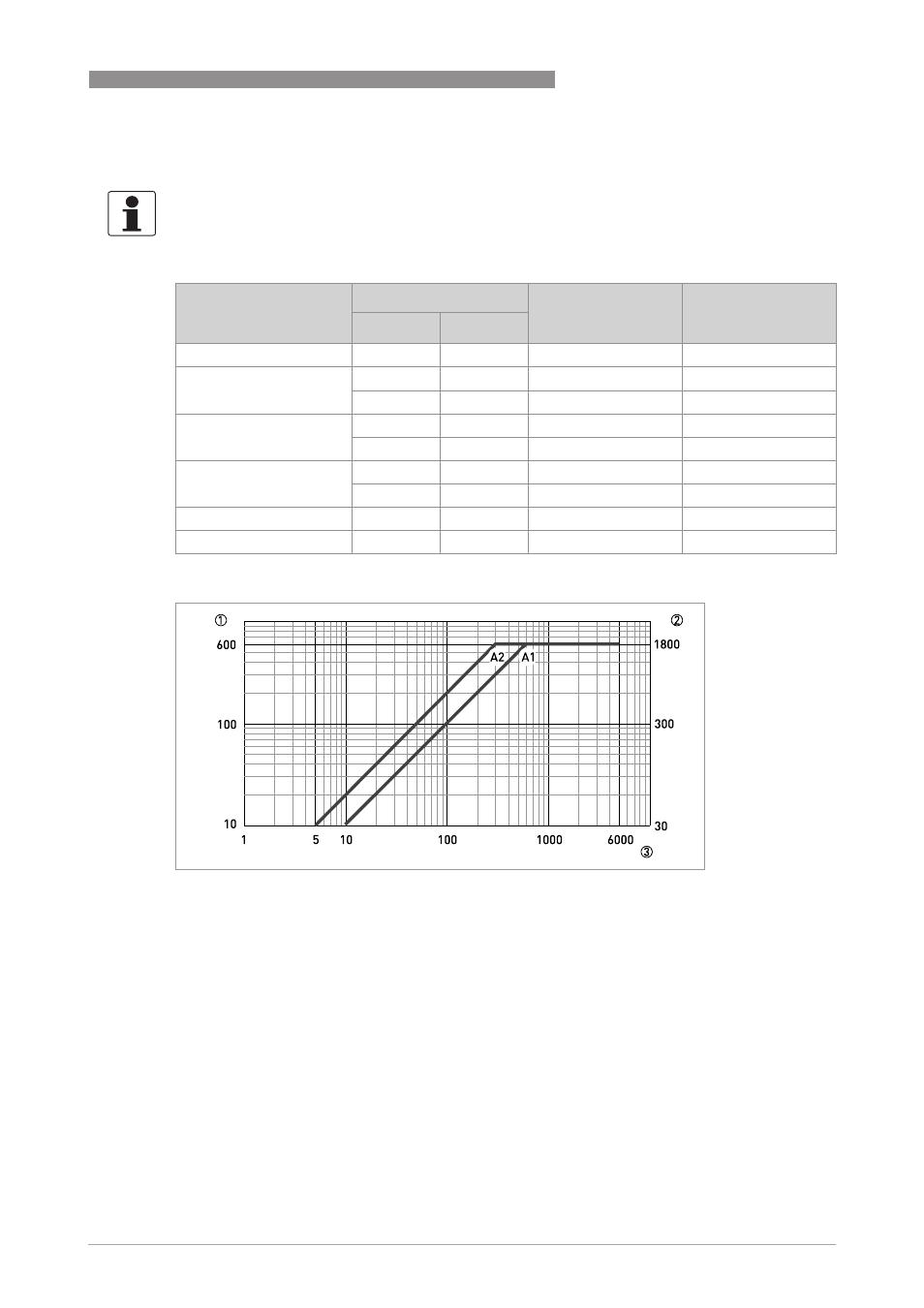

иcyнoк 4-4: Максимальная длина сигнального кабеля А
1 Максимальная длина сигнального кабеля А между первичным преобразователем и электронным конвертором [м]
2 Максимальная длина сигнального кабеля А между первичным преобразователем и электронным конвертором [футы]
3 Электрическая проводимость измеряемой среды [мкСм/см]
