4.4.9 Подготовка сигнального кабеля B для подключения к первичному преобразователю
• В клеммном отсеке первичного преобразователя внешний экран экран кабеля (60) подключается
к корпусу с помощью обжимной скобы.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы
• Изоляционная трубка из ПВХ, Ш2,0 - Ш2,5 мм / 0,08 - 0,1"
• Термоусадочный кембрик
• Обжимной кабельный наконечник в соответствии с DIN 46 228: E 1.5-8 для многожильного
заземляющего проводника (1)
• 2 обжимных кабельных наконечника согласно DIN 46 228: E 0.5-8 для изолированных
проводников (2, 3)
1 Зачистите проводник на отрезке a.
2 Обрежьте внешний экран (60) по размеру b и заверните его на внешнюю оболочку.
3 Удалите многожильный заземляющий проводник (6) внешнего экрана, а также экраны и
многожильные заземляющие провода изолированных проводников (2, 3). Удалите внутренний
экран. Старайтесь не повредить многожильный заземляющий провод (1).
4 Наденьте кембрик на многожильный заземляющий проводник (1).
5 Закрепите обжимные кабельные наконечники на проводниках 2 и 3 и на многожильном
заземляющем проводнике (1).
6 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.

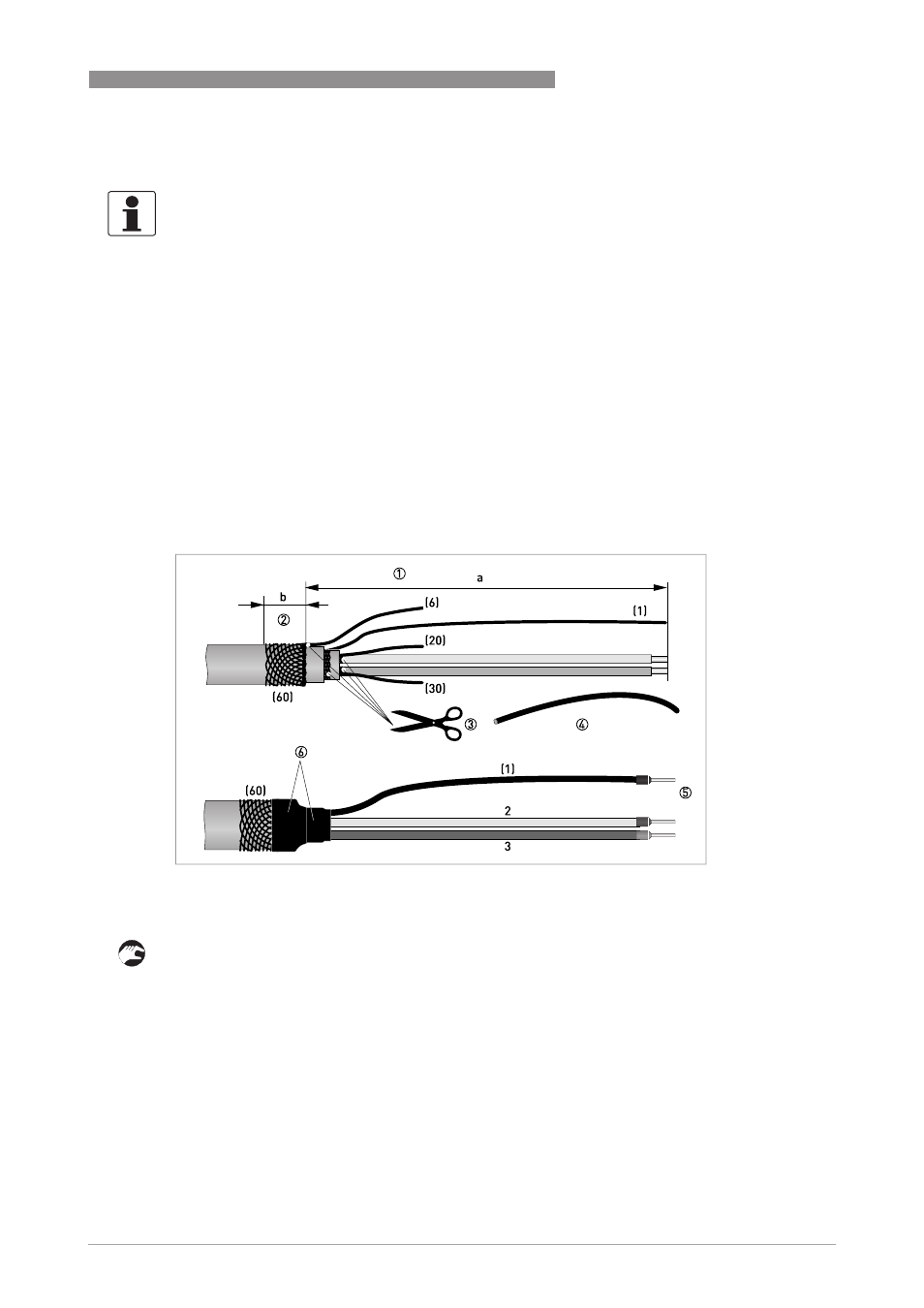

P иcyнoк 4-11: Подготовка сигнального кабеля B для подключения к первичному преобразователю
a = 50 мм / 2"
b = 10 мм / 0,39"
