Электрический монтаж
4
45
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.5.2
Подключение сигнальных кабелей и кабеля обмотки возбуждения к корпусу для
настенного монтажа
• Внешний экран сигнального кабеля А и / или В подключается с помощью многожильного
заземляющего проводника.
• Если используется экранированный кабель обмотки возбуждения, то экран НЕ разрешается
подключать к корпусу электронного конвертора.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
1 Откройте крышку корпуса.
2 Вставьте заранее подготовленные сигнальные кабели в кабельные вводы и подключите
соответствующие заземляющие и сигнальные проводники.
3 Подключите многожильный заземляющий проводник внешнего экрана.
4 Вставьте заранее подготовленный кабель обмотки возбуждения в кабельный ввод и подключите
соответствующие проводники.
НЕ подключайте любой имеющийся экран.
5 Затяните кабельные вводы и закройте крышку корпуса конвертора.
P

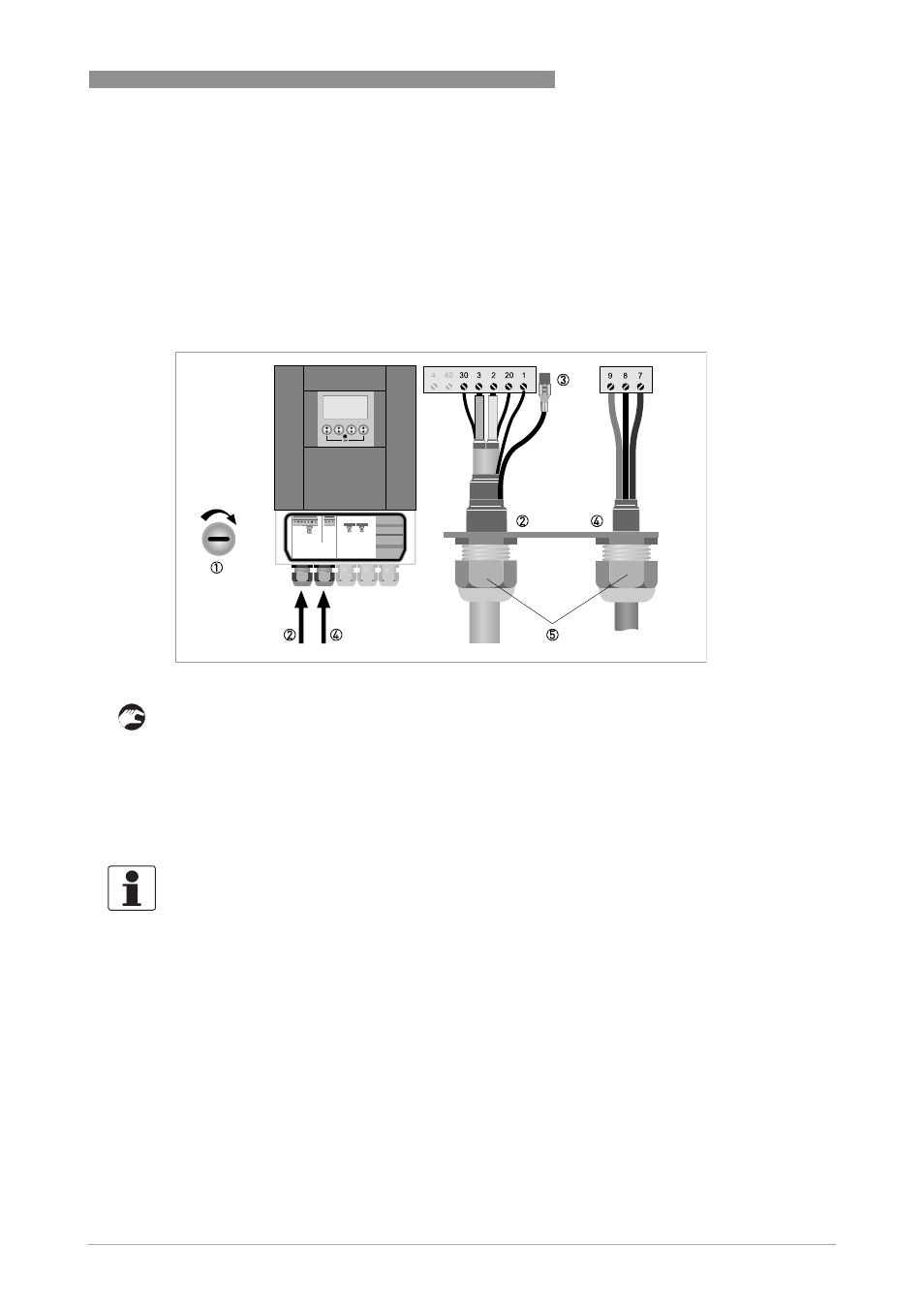

иcyнoк 4-14: Подключение сигнальных кабелей и кабеля обмотки возбуждения к корпусу для настенного монтажа
Информация!
Убедитесь в том, что прокладка крышки корпуса установлена правильно, а также проверьте ее
на отсутствие загрязнений и повреждений.
