4
Электрический монтаж
42
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.4.10
Подготовка кабеля обмотки возбуждения C для подключения к первичному
преобразователю
• Кабель обмотки возбуждения C не входит в комплект поставки.
• Экран кабеля обмотки возбуждения C может быть соединен с первичным преобразователем.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы
• Термоусадочный кембрик
• 3 обжимных кабельных наконечника в соответствии с DIN 46 228: типоразмер выбирается в
соответствии с типом используемого кабеля и поперечным сечением проводников
1 Зачистите проводник на отрезке a.
2 Удалите имеющийся экран.
3 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
4 Закрепите обжимные кабельные наконечники на проводниках 7, 8 и 9.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.
P

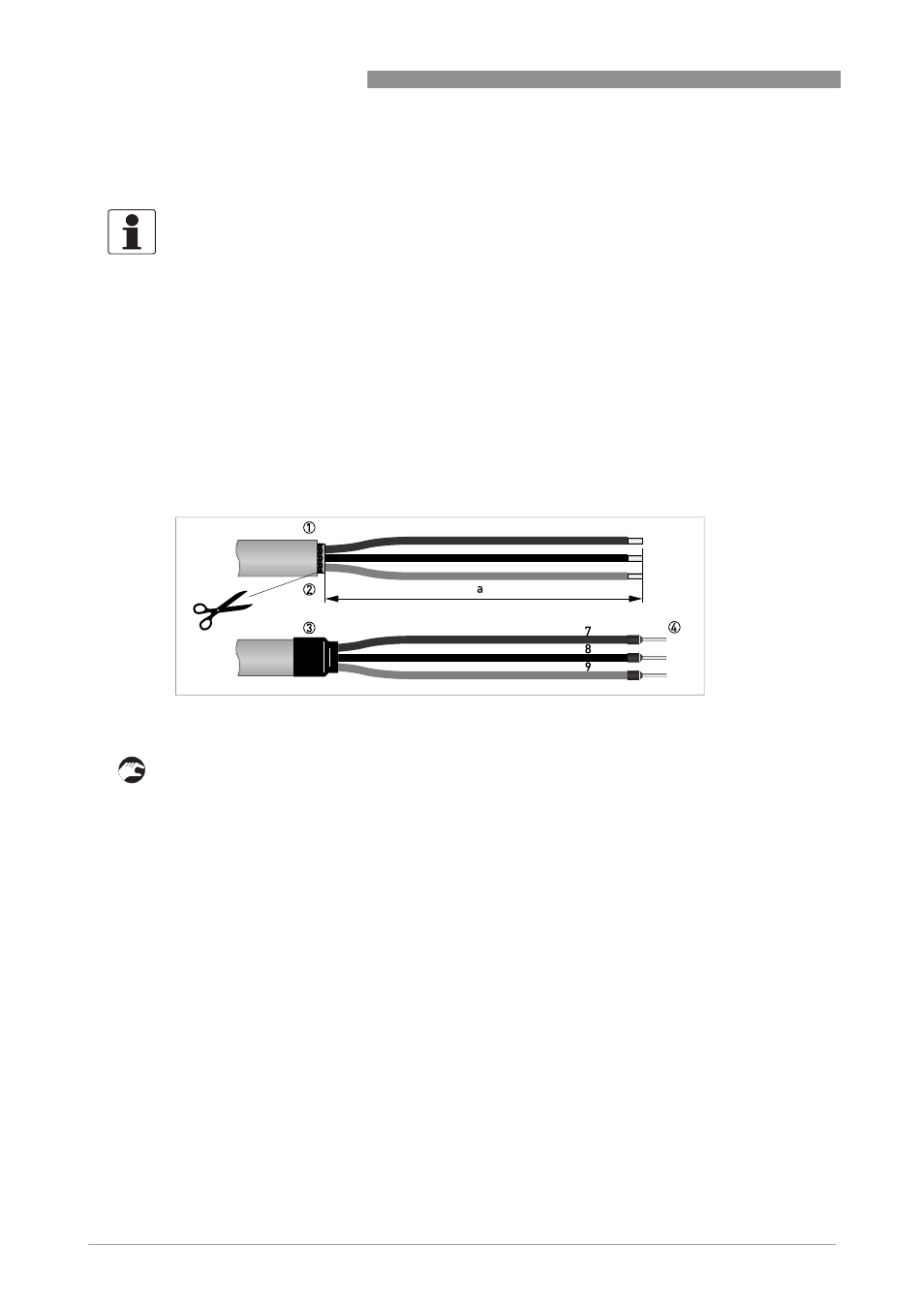

иcyнoк 4-12: Подготовка кабеля обмотки возбуждения C для подключения к первичному преобразователю
a = 50
мм / 2"
