4
Электрический монтаж
84
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.12.2

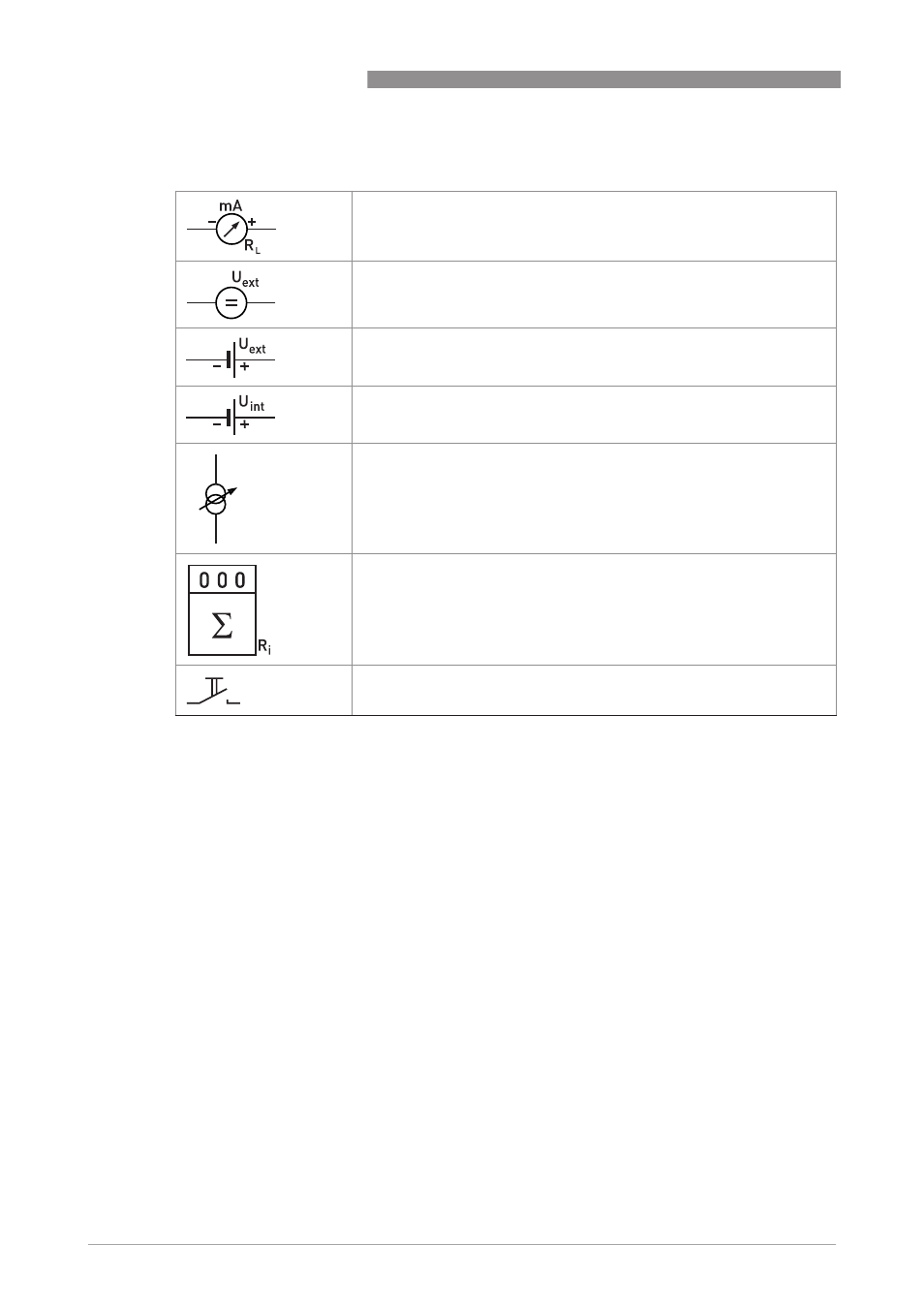

Условные обозначения на электрических схемах
мА - миллиампер
0...20
мА или 4...20 мА и т.д.
R
L
обозначает внутреннее сопротивление в контрольных точках вместе
с сопротивлением кабеля
Источник напряжения постоянного тока (U
внеш
),
внешний источник
питания, независимость от полярности подключения
Источник напряжения постоянного тока (U
внеш
),
соблюдайте полярность
подключений в соответствии со схемами
Встроенный источник питания постоянного тока
Встроенный в устройство управляемый источник питания
Электронный или электромагнитный счетчик
При частоте сигнала более 100 Гц для подключения счетчиков должен
быть использован экранированный кабель.
R
i
-
внутреннее сопротивление счетчика
Кнопка, н.о. контакт и т.п.
Ta
блицa 4-1: Описание условных обозначений
