Электрический монтаж – Инструкция по эксплуатации KROHNE IFC 300 Converter RU
Страница 82
4
Электрический монтаж
82
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.11.4
Электрическое подключение входных и выходных сигналов к корпусу для монтажа в
стойку 19" (21 TE)
• При работе на частоте выше 100 Гц необходимо использовать экранированные кабели для
снижения влияния электрических помех (ЭМС).
• Клемма A+ используется только в базовой версии.
• Подключите проводники к вилке многополюсного разъема в соответствии с рисунком.
• Вставьте вилку в разъем.
4.11.5
Правильная укладка электрических кабелей
1 Перед вводом в корпус изогните кабель в виде U-образной петли.
2 Надежно затяните все резьбовые присоединения на кабельном вводе.
3 Не допускается монтаж корпуса кабельными вводами вверх.
4 Закройте неиспользуемые кабельные вводы заглушками.
Опасность!
Проведение любых работ, связанных с электрическим монтажом оборудования, допускается
только при отключенном электропитании. Обратите внимание на значения напряжения,
приведенные на шильде прибора!
P

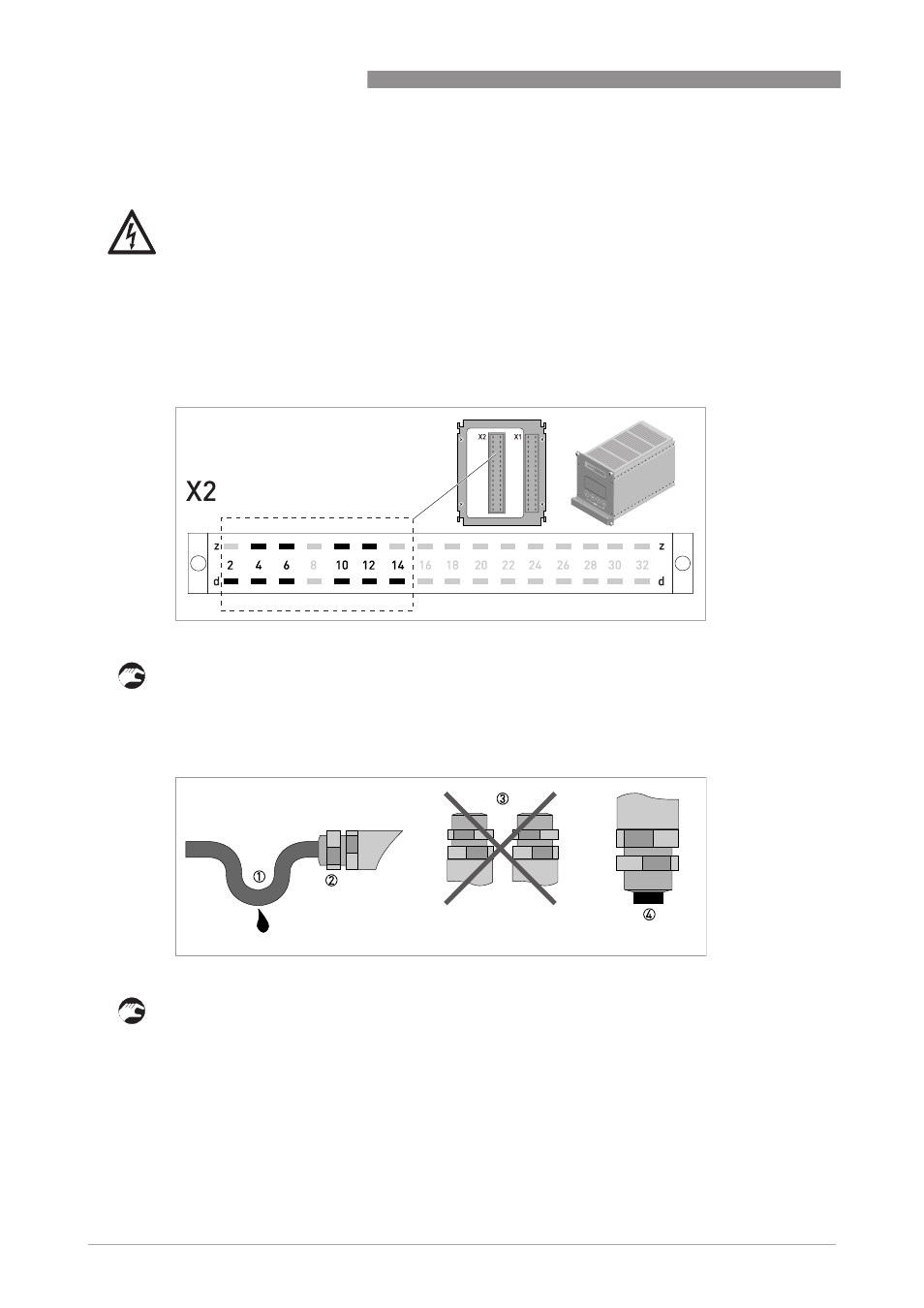

иcyнoк 4-42: Клеммный отсек для входных и выходных сигналов корпуса для монтажа в стойку
A+
A+
C
C-
A-
A
D
D-
B
B-
P
иcyнoк 4-43: Защитите корпус от попадания пыли и воды
