4
Электрический монтаж
86
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
Пассивный импульсно / частотный выход, базовая версия входных / выходных сигналов
• U
внеш
≤ 32 В пост. тока
• f
макс
в рабочем меню настроена на f
макс
≤ 100 Гц:
I
≤ 100 мА
разомкнут:
I
≤ 0,05 мА при U
внеш
= 32 В пост. тока
замкнут:
U
0, макс
= 0,2 В при I ≤ 10 мА
U
0, макс
= 2 В при I ≤ 100 мА
• f
макс
в рабочем меню настроен на 100 Гц < f
макс
≤ 10 кГц:
I
≤ 20 мА
разомкнут:
I
≤ 0,05 мА при U
внеш = 32 В пост. тока
замкнут:
U
0, макс = 1,5 В при I ≤ 1 мА
U
0, макс = 2,5 В при I ≤ 10 мА
U
0, макс
= 5,0 В при I ≤ 20 мА
• В случае превышения указанного ниже значения максимального сопротивления нагрузки R
L, макс
необходимо понизить сопротивление нагрузки R
L
при помощи параллельно подключенного
резистора R:
f
≤ 100 Гц: R
L, макс
= 47 кОм
f
≤ 1 кГц: R
L, макс
= 10 кОм
f
≤ 10 кГц: R
L, макс = 1 кОм
• Минимальное сопротивление нагрузки R
L, мин
рассчитывается следующим образом:
R
L, мин
= (U
внеш
- U
0
) / I
макс
• Может быть также перенастроен как выход состояния; подключение смотрите на схеме
подключения выхода состояния.
Информация!
• При работе на частоте выше 100 Гц необходимо использовать экранированные кабели для
снижения влияния электрических помех (ЭМС).
• Компактные версии и версии в полевом исполнении: экран подключается в кабельном
вводе клеммного отсека.
Версия для настенного монтажа: подключение экрана в клеммном отсеке выполняется с
помощью одноштыревых разъемов на 6,3 мм / 0,25" (изоляция согласно DIN 46245).
• Независимость от полярности подключения.

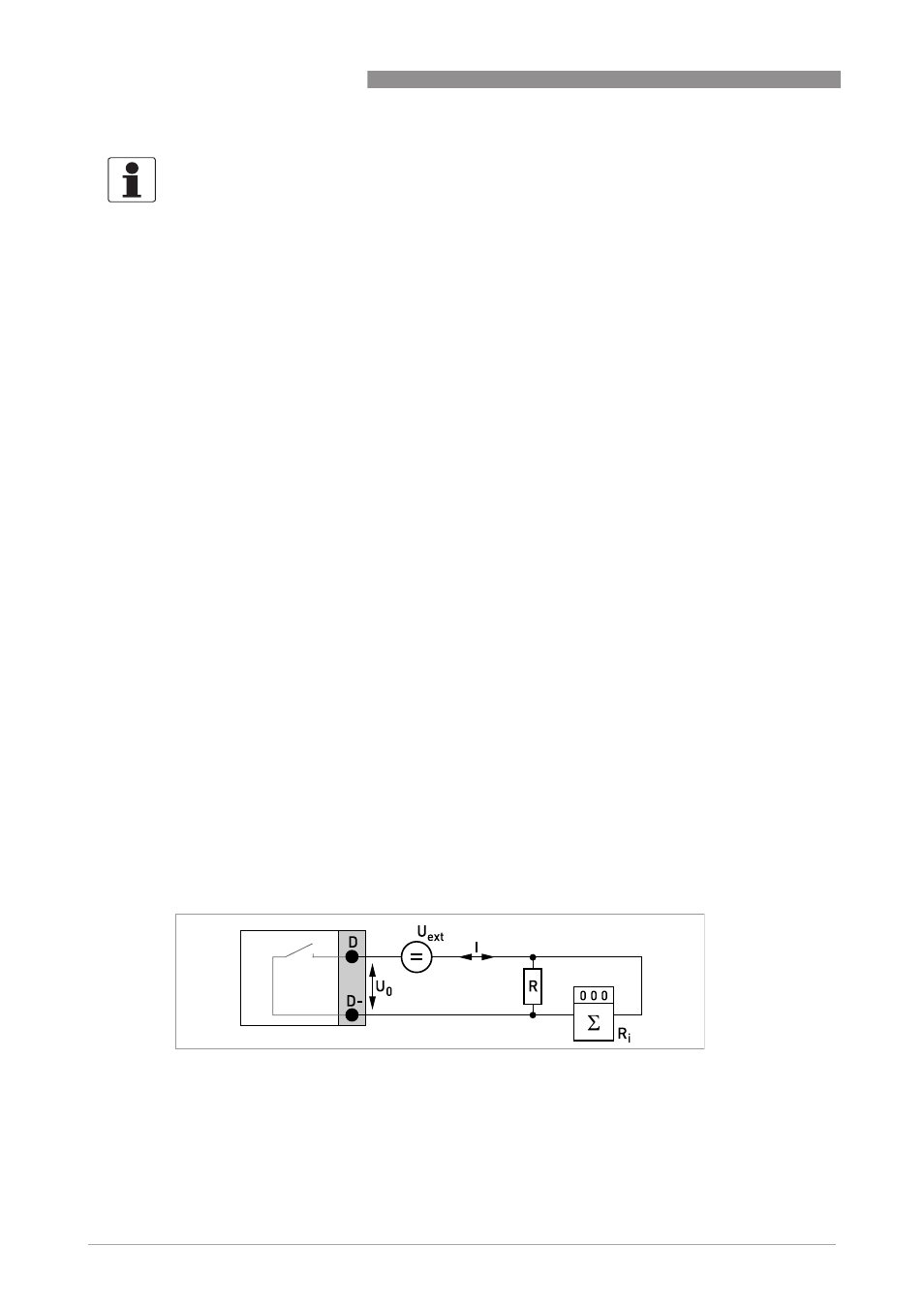

P иcyнoк 4-46: Пассивный импульсно / частотный выход P
